Om Superior-producten te kunnen installeren en te mogen aankopen, is een Ajax Superior training vereist (bekijk hiervoor onze Trainingsagenda). Let op: zonder Superior training of Ajax Company-account is dit product niet te gebruiken!

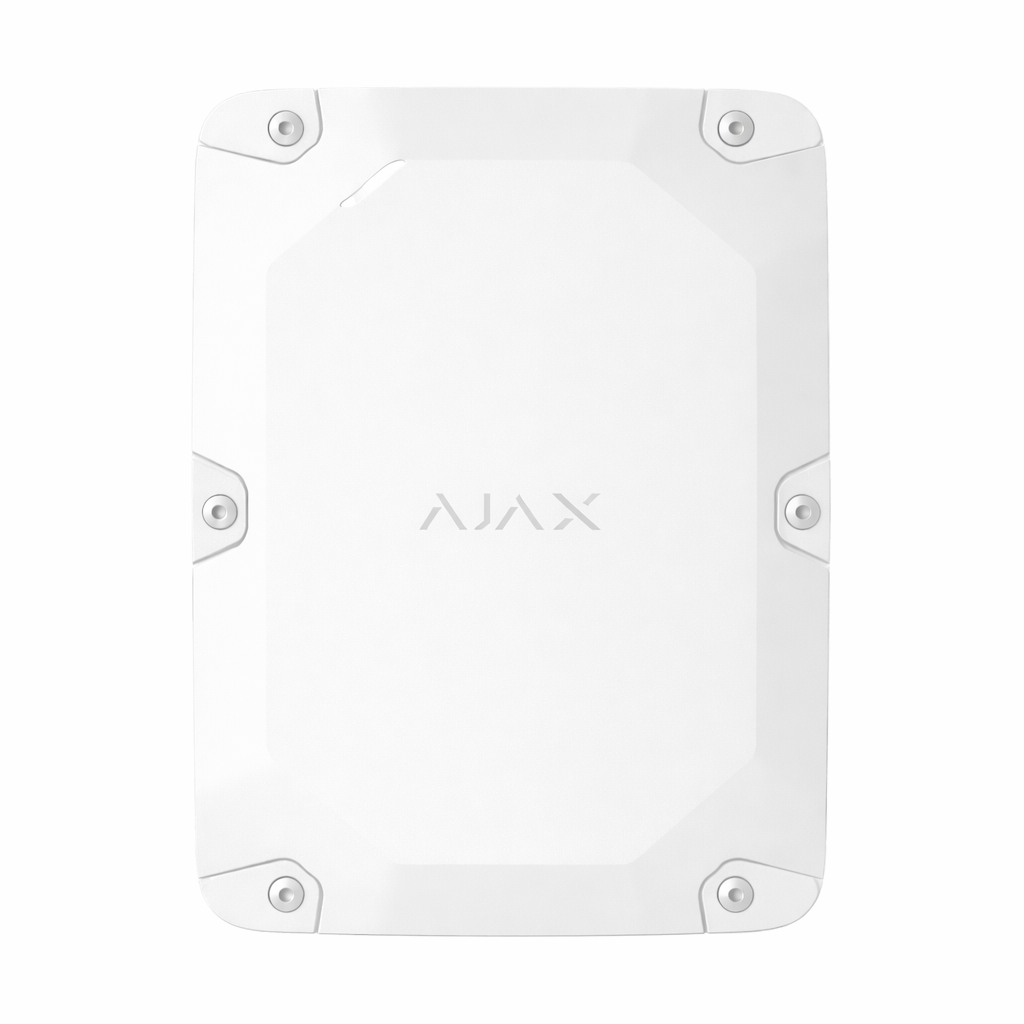

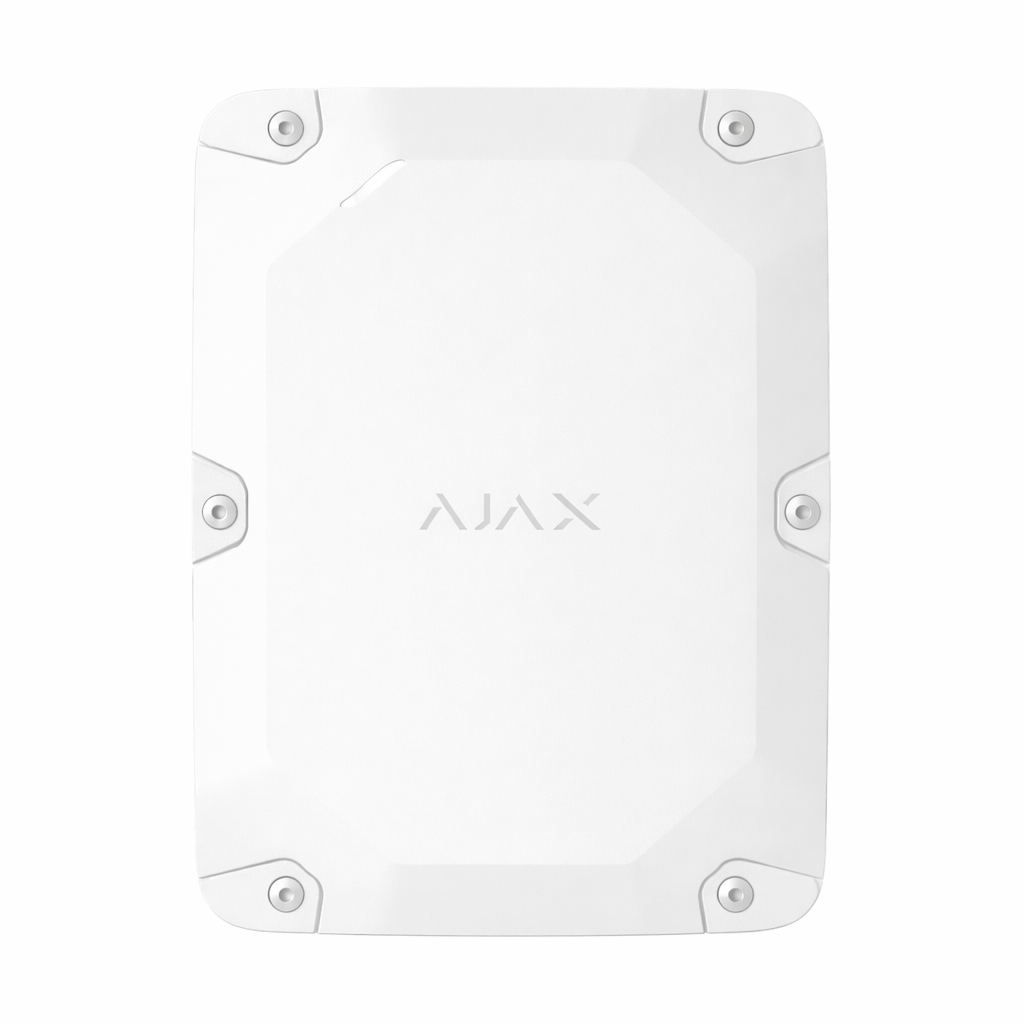

Superior MegaHub is geschikt voor grote systemen. Ondersteunt maximaal 999^* Superior Jeweller draadloze als Fibra bekabelde apparaten. Draadloze en bekabelde technologieën worden gecombineerd om complexe beveiliging op te bouwen, ongeacht de grootte van de faciliteit of stalen of betonnen obstakels. Informatieve pushmeldingen, fotoverificatie, realtime systeembesturing via de app en automatiseringsscenario's - allemaal om de beveiliging te verbeteren.

Met Fibra communicatietechnologie kunnen de 8 lijnen tot 2 km lang bekabeld worden in een bus-topologie. Ook worden 4 ringen van 500m ondersteund als een ring-topologie wordt toegepast. In het geval van een lijnbreuk splitst de ring in twee werkende segmenten, apparaten blijven werken en het systeem informeert de meldkamer en de gebruikers over het incident.

Om communicatieverbinding via Superior Jeweller, TurboWings of mobiele netwerk te verbeteren in lastige omgevingen kan een externe antenne aangesloten worden. Per kanaal is een aparte antenne nodig. (art.nr. 320395)

Indien de Superior MegaHub uitgerust wordt met een 18Ah batterijback-up, kan deze tot 60 uur kan blijven werken zonder een externe voeding.

Superior MegaHub beschikt over het TurboWings radioprotocol voor tweerichtingscommunicatie wordt gebruikt om foto's en grote hoeveelheden data te verzenden. Dit protocol is nodig indien MotionCam pircam's worden toegepast voor fotoverificatie en voor firmware-updates.

Het configureren van het systeem gaat via de mobiele en desktop-apps van Ajax. Het bedienen kan via de mobiele app, een SpaceControl handzender of via een KeyPad (Plus) bediendeel, eventueel met kaart of tag.

De betrokkenheid van de gebruiker kan ook tot een minimum worden beperkt door de maximaal 100 automatiseringsscenario's om de beveiligingsmodes volgens een bepaald schema te veranderen, routineacties te verminderen en bedreigingen actief te bestrijden.

Levering:

Superior MegaHub zwart voedings- en netwerkkabel in Case E
exclusief backup-batterij
inclusief Ajax simkaart

* De hub ondersteunt zowel apparaten met de nieuwe firmwareversie (d.w.z. met het label "999-ready") als apparaten met de oude firmwareversie. Er kunnen echter maximaal 250 apparaten met de oude firmware aan de hub worden toegevoegd. De overige apparaten binnen de limiet van 999 moeten de nieuwe firmwareversie hebben.

Raadpleeg voor alle details de Datasheet onder Documenten/Folders in de Download-tab.

Voeding	100-240 VAC, 50/60 Hz
Batterijback-up	18 Ah accu (niet inbegrepen)
Back-uptijd	tot 60 uur
Max. stroomverbruik bij nominale spanning	220 mA
Gemiddeld stroomverbruik	178 mA (GSM en Ethernet) 170 mA (alleen GSM)
Communicatiekanalen	3
Ethernet	Ja (100 MB/s)
Mobiele netwerk	2G (GSM900/DCS1800 (B3/B8)) 4G/LTE (FDD B1/B3/B5/B7/B8/B20)
Wi-Fi	Ja (802.11 b/g/n) tot 72 Mbps
Simkaart	2 (micro)
ExternalAntenna	Ja
Superior Jeweller draadloos¹	Ja (868MHz)
Superior Jeweller max. bereik	2500 m
TurboWings draadloos²	Ja
TurboWings max. bereik	2500 m
Fibra bedraad³	Ja
Fibra lijnen	8
Fibra max. bereik (bus)	2000 m
Fibra max. bereik (ring)	500 m
Fibra max. vermogen	tot 1,2 A per bus tot 1,6 A totaal
Fibra voedingsvoltage	22-25 VDC
Type kabel	U/UTP cat. 5 4x2x0,51 mm (24 AWG) alarmkabel 4x0,22 mm²
VoRF audiocommunicatie	Ja
VoRF max. bereik	1700 m
Apparaten	999⁴
Signaalversterkers	10
Groepen (blokken)	100
Ruimten	500
Gebruikers	1000
Toegangscodes	1000
Scenario's	100
Logboek	1000
Ajax NVR's	36
Camera's via NVR's	224
Ajax camera's	492
Camera's via RTSP via SDK	100
SpeakerPhones	nnb
ATS klasse (LAN)	SP5
ATS klasse (GSM)	SP2
ATS klasse (LAN+GSM)	DP4
Meldkamerprotocollen	SIA DC-09 / Contact ID
Cases	E
Bedrijfstemperatuur	-25…+55 °C
Luchtvochtigheid	tot 95 %
IP klasse	IP66
IK klasse	IK10
Afmetingen	395 x 300 x 110 mm
Gewicht	nnb
EN50131	Grade 3
Gecertificeerd	Ja
Ontwikkeling	Ja

Superior Jeweller is het verbeterde radioprotocol voor tweerichtingscommunicatie. Deze is ook backwards compatibel met standaard Jeweller apparaten. Superior Jeweller maakt gebruik van frequency hopping. Frequency hopping is alleen beschikbaar op de Jeweller Grade 3 apparaten. Indien een Jeweller Grade 2, Home Automation of Branddetectie apparaat aan de hub is toegevoegd die geen frequency hopping heeft, dan zal het hele systeem overschakelen naar het standaard Jeweller protocol. Dit is van invloed op het maximale bereik van alle apparaten.
TurboWings is het verbeterde radioprotocol voor tweerichtingscommunicatie om foto's en grote hoeveelheden data te verzenden. Deze is ook backwards compatibel met standaard Wings apparaten.
Fibra is het bekabelde protocol voor het verzenden van alarmen, gebeurtenissen, instellingen en foto's.
De hub ondersteunt zowel apparaten met de nieuwe firmwareversie (d.w.z. met het label "999-ready") als apparaten met de oude firmwareversie. Er kunnen echter maximaal 250 apparaten met de oude firmware aan de hub worden toegevoegd. De overige apparaten binnen de limiet van 999 moeten de nieuwe firmwareversie hebben
Bekijk altijd het compatibiliteitsoverzicht om er zeker van te zijn dat het juiste model Hub wordt aangeschaft voor ondersteuning van de gewenste producten.
