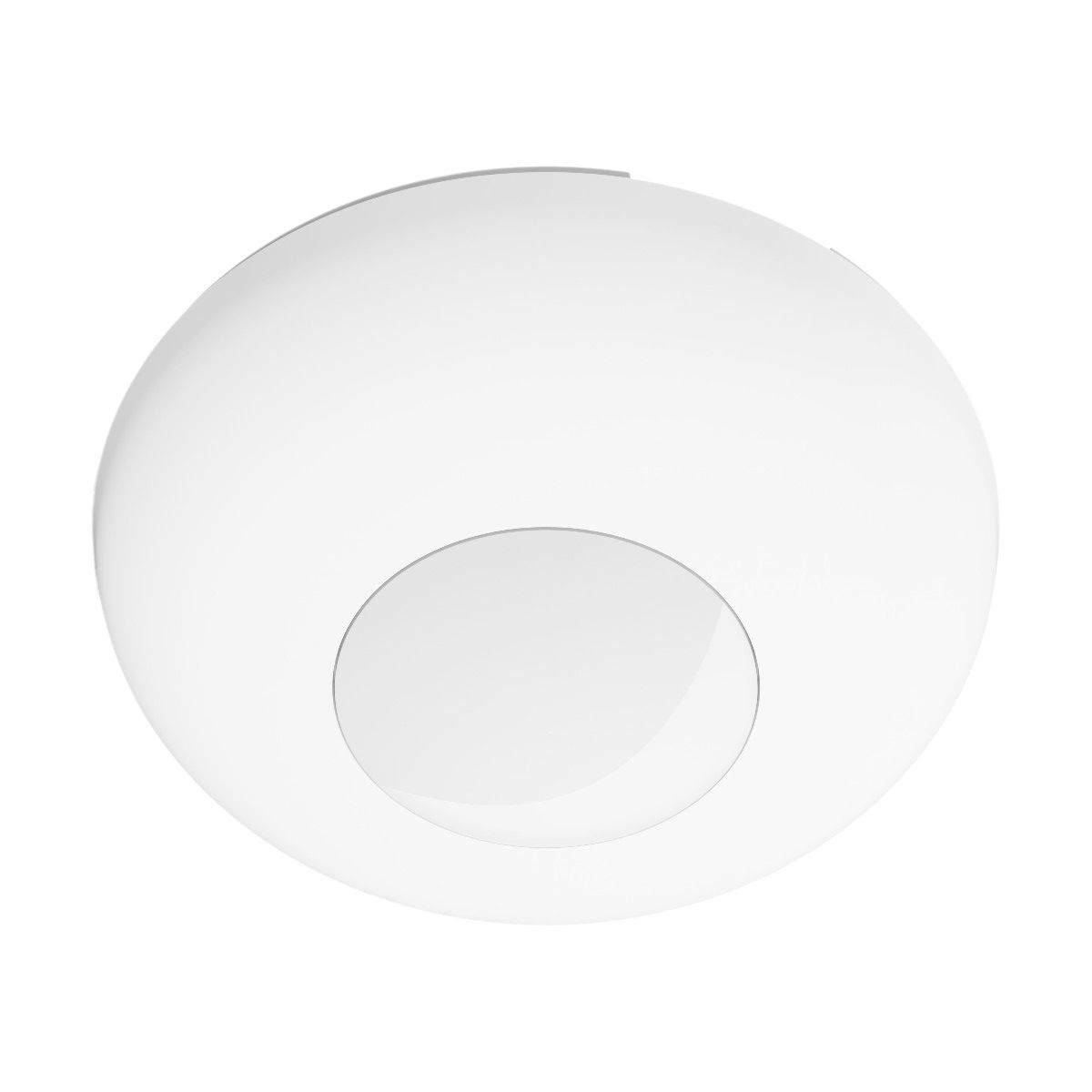

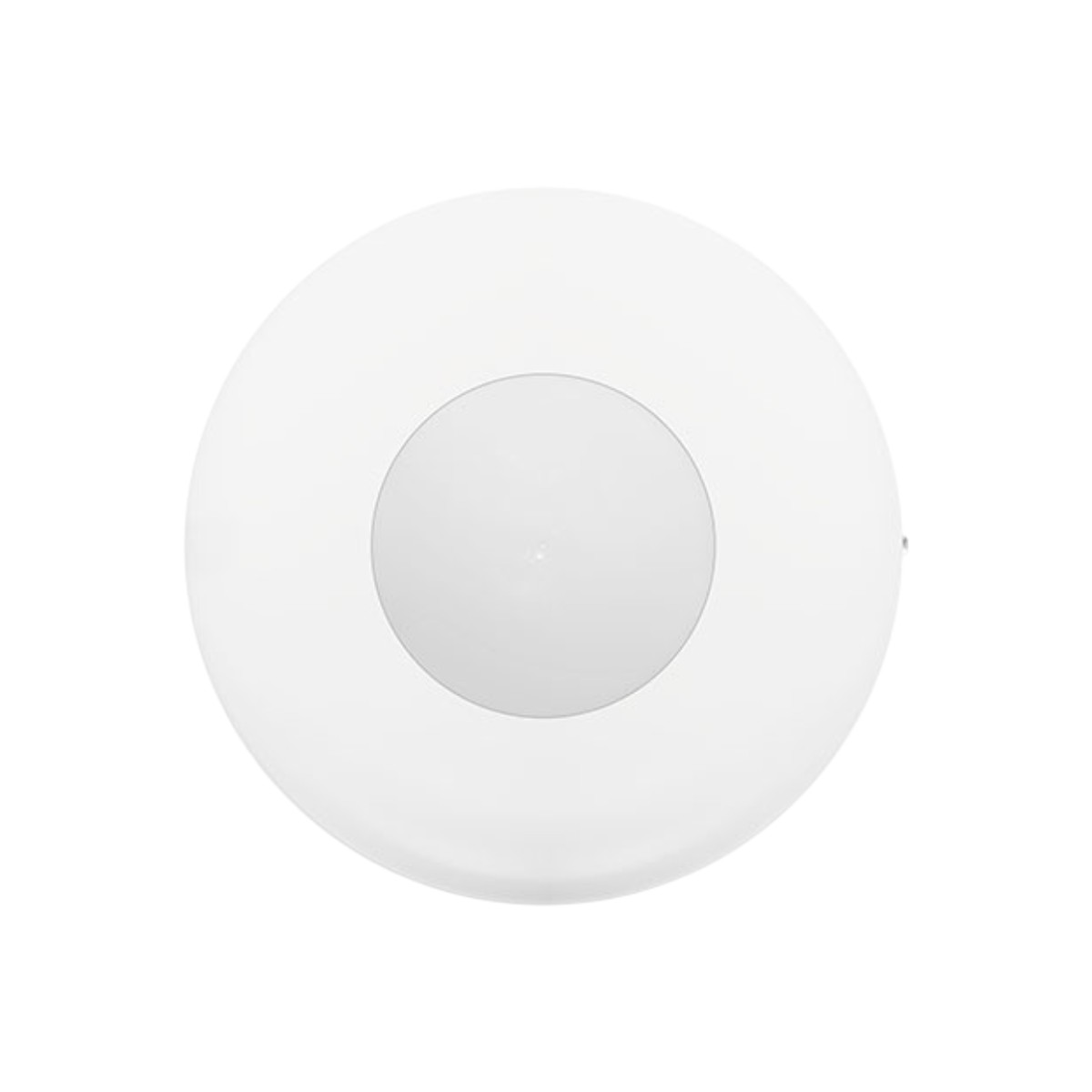

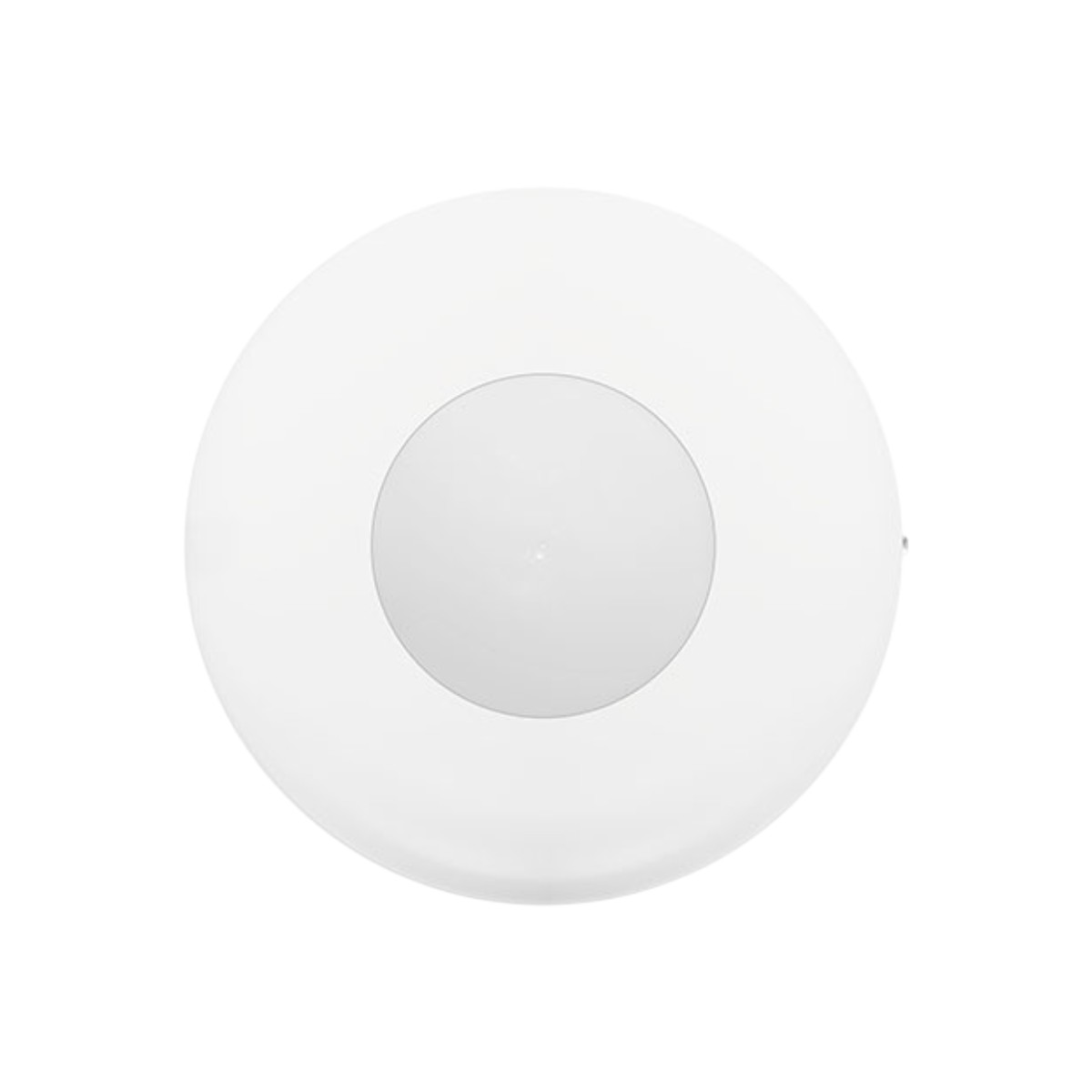

SLIM-S-DUAL, 360°x10m PIR detector, Satel 1k1 weerstanden, opbouw
SLIM-S-DUAL, 360gr. PIR/Radar Grade 2, opbouw
| Artikelnr: | 701539 |
| Eenheid: | 1 |
SLIM-S-DUAL is een bewegingsdetector voor binnengebruik uit de SLIM LINE-serie, ontworpen voor opbouwmontage aan het plafond. De detector is een ideale oplossing voor locaties waar wandgemonteerde detectoren niet mogelijk of niet gewenst zijn. Dankzij de 360° detectiedekking is deze bijzonder geschikt voor het beveiligen van winkels, magazijnen en andere ruimtes waar een naar beneden gerichte plafonddetector een effectievere dekking biedt dan een wandgemonteerde detector.
Dit model is ook verkrijgbaar in een uitvoering voor inbouwmontage in het plafond (SLIM-R-DUAL).
Levering:
- SATEL SLIM-S-DUAL PIR/Radar
Raadpleeg voor alle details de Datasheet onder Documenten/Folders in de Download-tab.
| Milieuklasse volgens EN50130-5 | II |
| EOL-weerstanden | 2 x 1,1 kΩ |
| Weerstand van relaiscontact (alarmuitgang) | 26 Ω |
| Sabotage-uitgangen (NC) | 100 mA / 30 V DC |
| Alarmuitgangen (NC-relais, resistieve belasting) | 40 mA / 24 V DC |
| Opwarmtijd | 30 s |
| Beveiligingsklasse volgens EN50131-2-4 | Grade 2 |
| Microgolffrequentie | 24,125 GHz |
| Voldoet aan normen | EN 50131-1, EN 50131-2-4, EN 50130-4, EN 50130-5 |
| Alarmsignaleringsduur | 2 s |
| Voedingsspanning | 12 V DC |
| Afmetingen | ø 120 x 37 mm |
| Maximale luchtvochtigheid | 93±3% |
| Gewicht | 117 g |
| Maximaal stroomverbruik | 43 mA |
| Stroomverbruik in stand-bymodus | 12 mA |
| Aanbevolen montagehoogte | 2,4...3,5 m |
| Bedrijfstemperatuurbereik | -10°C...+55°C |
| Gedetecteerde doelsnelheid | 0,3...3 m/s |
- Voldoet aan de eisen van EN 50131 Grade 2
- Bewegingsdetectie met behulp van een passieve infraroodsensor (PIR) en een radarsensor (MW)
- Maximale detectieoppervlakte:
- Ø 6 m / 28 m² bij een montagehoogte van 2,4 m
- Ø 10 m / 79 m² bij een montagehoogte van 3,5 m
- Configuratie van detectorparameters via de toetsen op de detector
- Digitaal bewegingsdetectie-algoritme voor beide sensoren
- Digitale temperatuurcompensatie
- Instelbare detectiegevoeligheid voor beide sensoren
- Mogelijkheid om beide sensoren afzonderlijk te testen
- Digitale filtering van signalen van de radarsensor (MW) voor een hoge immuniteit tegen storingen veroorzaakt door het elektriciteitsnet en ontladingslampen
- Ingebouwde EOL-weerstanden: 1,1 kΩ
- Led-indicatie:
- Instelbare alarmkleur (7 kleuren beschikbaar)
- Op afstand in- en uitschakelbaar
- Op afstand in- en uitschakelen van de configuratiemodus
- Bewaking van het bewegingsdetectiecircuit
- Voeding: 12 V DC (±15%)
- Bewaking van de voedingsspanning
- Sabotagebeveiliging tegen het openen van de behuizing en het verwijderen van de detector van het montageoppervlak
- Geschikt voor opbouwmontage aan het plafond.
