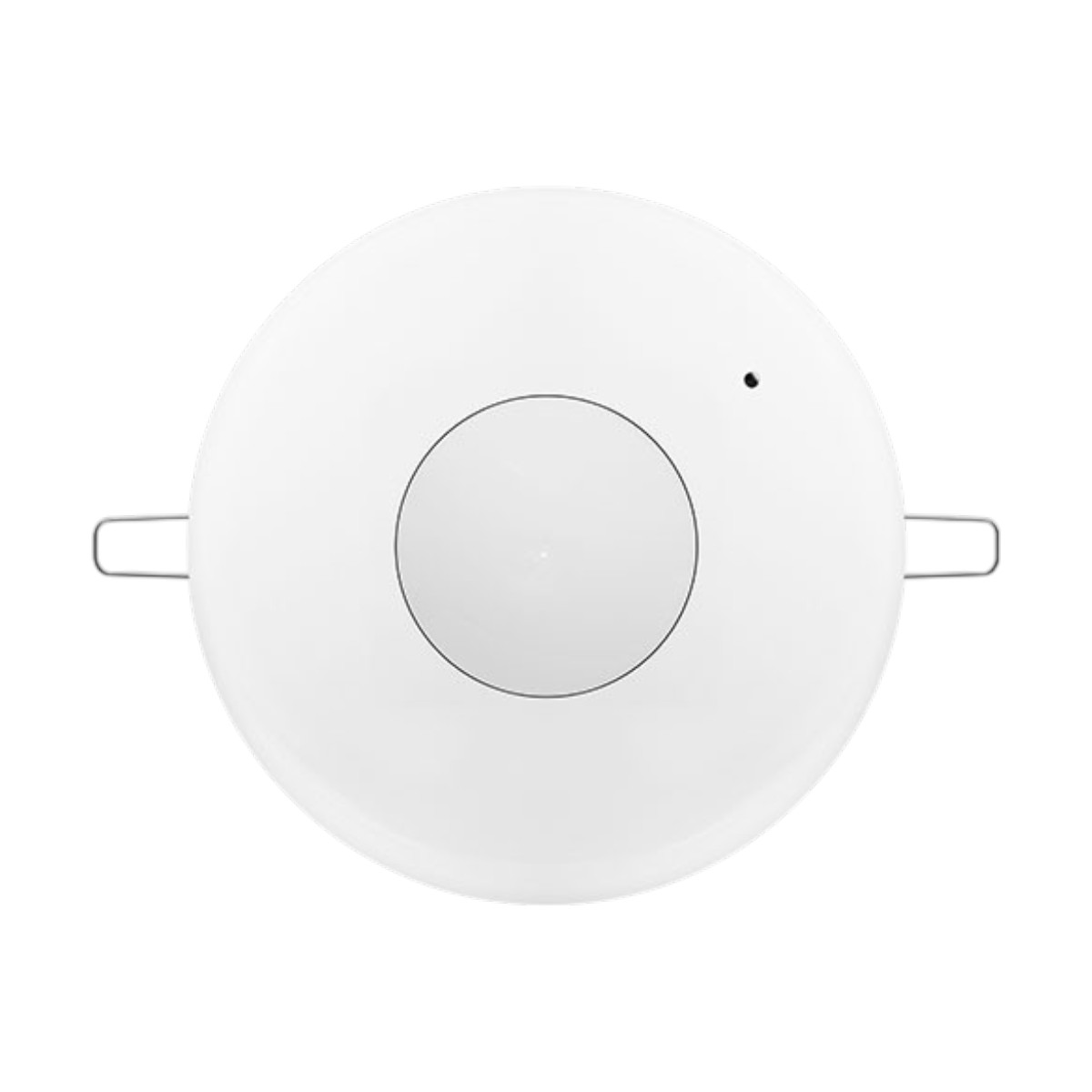

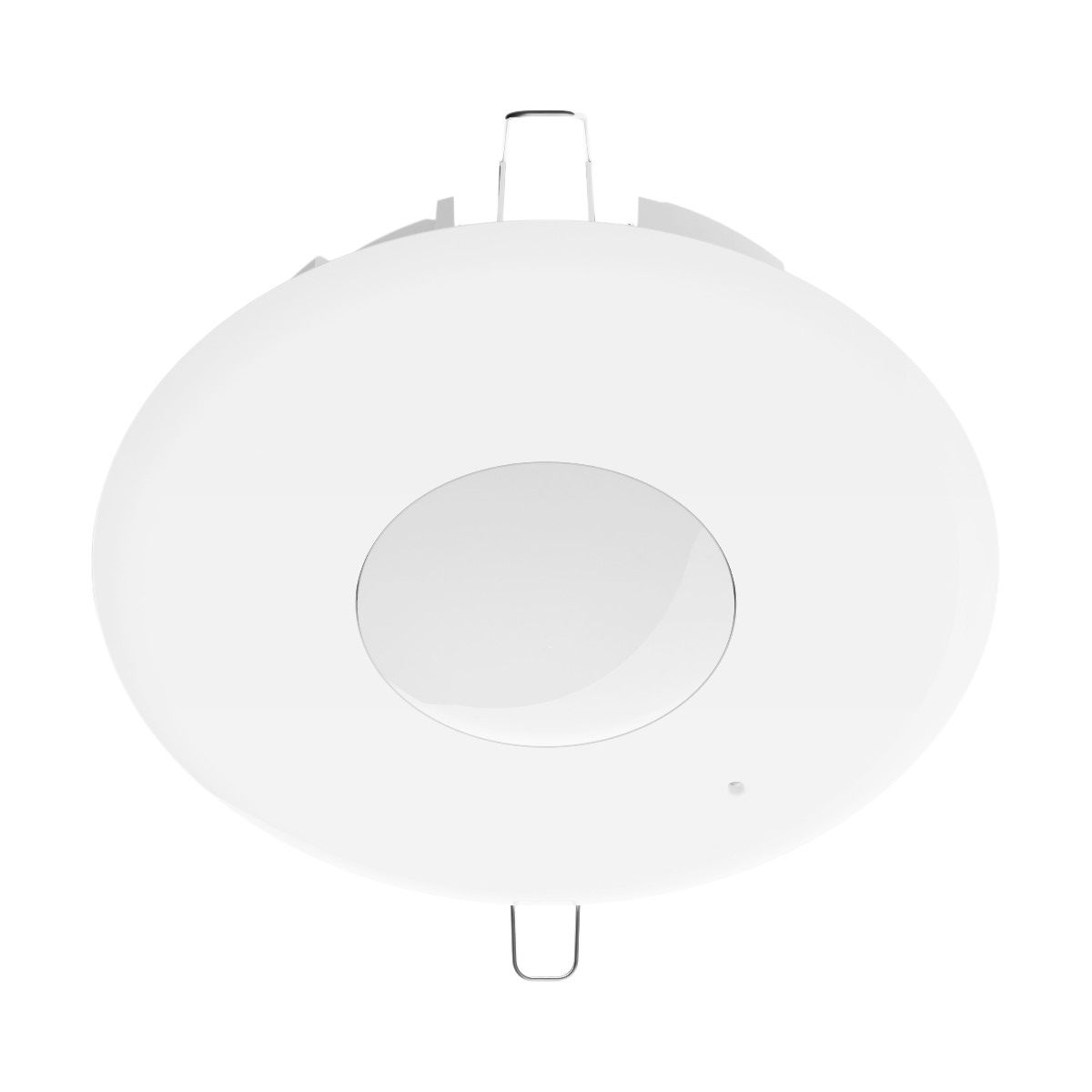

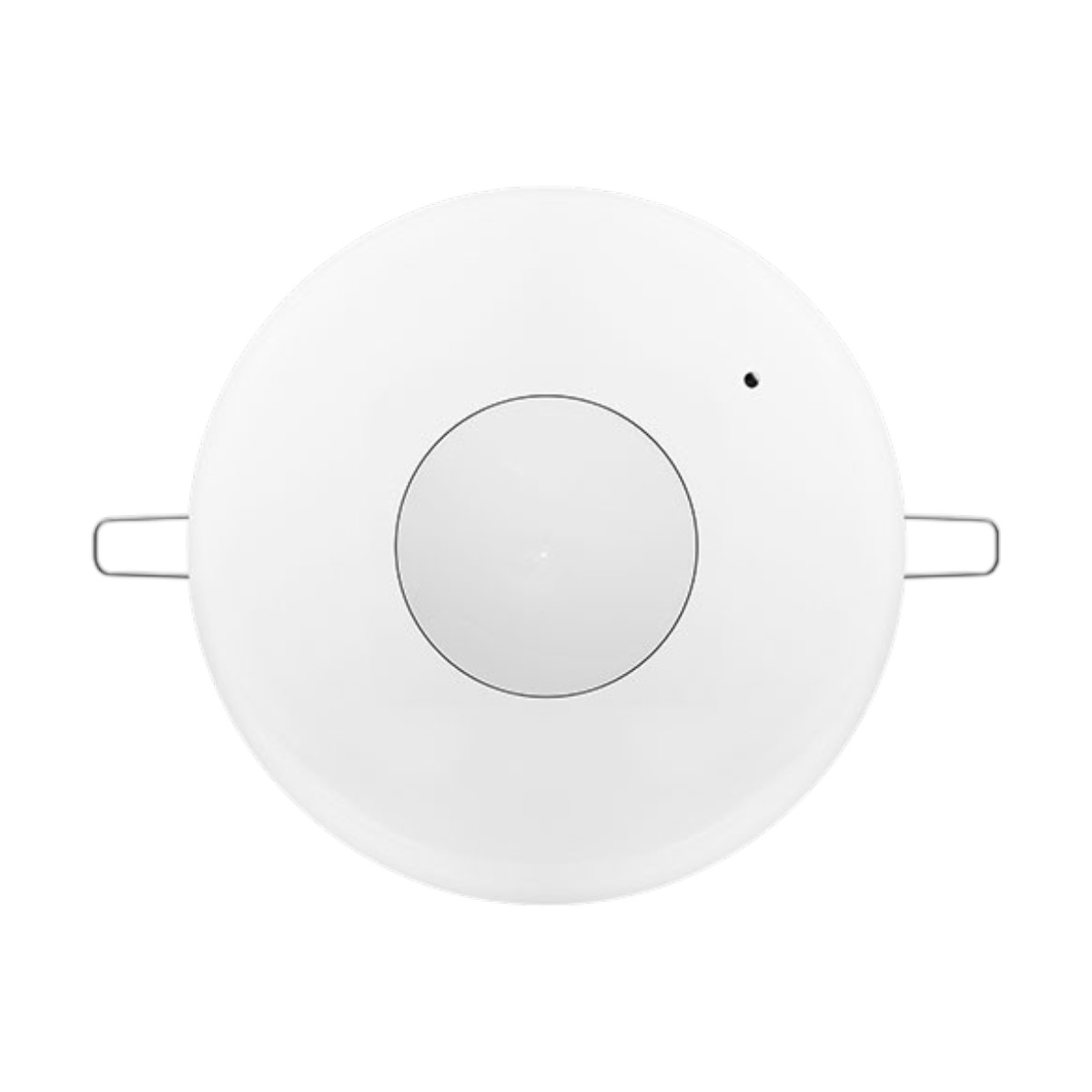

SLIM-R-PIR-LUNA, 360°x10m PIR detector, verlichting, 1k1/4k7/5k6 weerstanden, inbouw
SLIM-R-PIR-LUNA, 360gr. PIR Grade 2, inbouw
| Artikelnr: | 701535 |
| Eenheid: | 1 |
SLIM-R-PIR-LUNA is een bewegingsdetector voor binnengebruik uit de SLIM LINE-serie, ontworpen voor inbouwmontage in het plafond. De detector is een uitstekende oplossing voor ruimtes met verlaagde plafonds. Dankzij de 360° detectiedekking is deze bijzonder geschikt voor het beveiligen van winkels, magazijnen en andere ruimtes waar een naar beneden gerichte plafonddetector een effectievere dekking biedt dan een wandgemonteerde detector.
Dit model is ook verkrijgbaar in een uitvoering voor opbouwmontage aan het plafond (SLIM-S-PIR-LUNA).
Levering:
- SATEL SLIM-R-PIR-LUNA
Raadpleeg voor alle details de Datasheet onder Documenten/Folders in de Download-tab.
| Omgevingsklasse volgens EN 50130-5 | Klasse II |
| EOL-weerstanden | 2 × 1,1 kΩ / 2 × 4,7 kΩ / 2 × 5,6 kΩ |
| Contactweerstand relais (sabotage-uitgang) | 26 Ω |
| Contactweerstand relais (alarmuitgang) | 26 Ω |
| Sabotage-uitgangen (NC-relais, ohmse belasting) | 40 mA / 24 V DC |
| Alarmuitgangen (NC-relais, ohmse belasting) | 40 mA / 24 V DC |
| Beveiligingsklasse volgens EN 50131-2-2 | Grade 2 |
| Opwarmtijd | 30 s |
| Voldoet aan normen | EN 50131-1, EN 50131-2-2, EN 50130-4, EN 50130-5 |
| Alarmsignaleringsduur | 2 s |
| Voedingsspanning | 12 V DC |
| Afmetingen | Ø 130 × 42 mm |
| Maximale luchtvochtigheid | 93 ± 3% |
| Gewicht | 139 g |
| Maximaal stroomverbruik | 65 mA |
| Stroomverbruik in stand-bymodus | 11 mA |
| Aanbevolen montagehoogte | 2,4–3,5 m |
| Bedrijfstemperatuurbereik | -10 °C tot +55 °C |
| Gedetecteerde doelsnelheid | 0,3–3 m/s |
- Voldoet aan de eisen van EN 50131 Grade 2
- Verlichtingsfunctie:
- Op afstand bedienbare verlichting
- Activering van de verlichting bij bewegingsdetectie
- Bewegingsdetectie met behulp van een passieve infraroodsensor (PIR)
- Op afstand schakelen tussen twee geprogrammeerde gevoeligheidsniveaus (SENS-ingang)
- Maximale detectieoppervlakte:
- Ø 6 m / 28 m² bij een montagehoogte van 2,4 m
- Ø 10 m / 79 m² bij een montagehoogte van 3,5 m
- Configuratie van detectorparameters via:
- De toetsen op de detector
- OPT-1 afstandsbediening
- Digitaal bewegingsdetectie-algoritme
- Digitale temperatuurcompensatie
- Instelbare detectiegevoeligheid
- Ingebouwde EOL-weerstanden: 1,1 kΩ, 4,7 kΩ en 5,6 kΩ
- Led-indicatie:
- Instelbare kleur (7 kleuren beschikbaar)
- Op afstand in- en uitschakelbaar
- Configuratie van de detector via:
- De toetsen op de detector
- OPT-1 afstandsbediening
- Bewaking van het bewegingsdetectiecircuit
- Voeding: 12 V DC (±15%)
- Bewaking van de voedingsspanning
- Sabotagebeveiliging tegen het openen van de behuizing
- Geschikt voor montage in systeemplafonds en verlaagde plafonds.
