SLIM-R-DUAL-PRO, 360°x10m PIR detector met anti-mask, 1k1/4k7/5k6 weerstanden, inbouw
SLIM-R-DUAL-PRO, 360gr. PIR/Radar Grade 3, inbouw
| Artikelnr: | 701531 |
| Eenheid: | 1 |

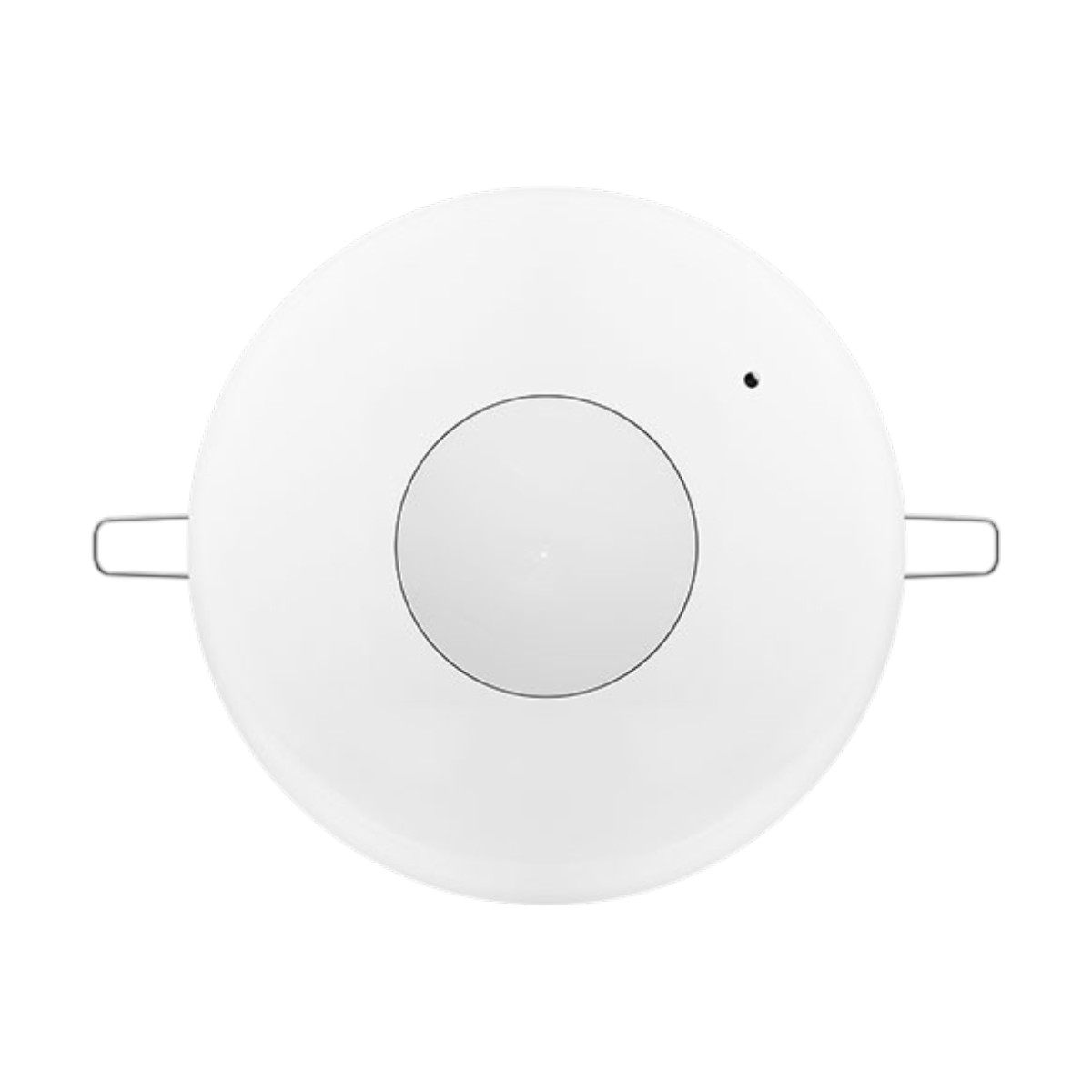

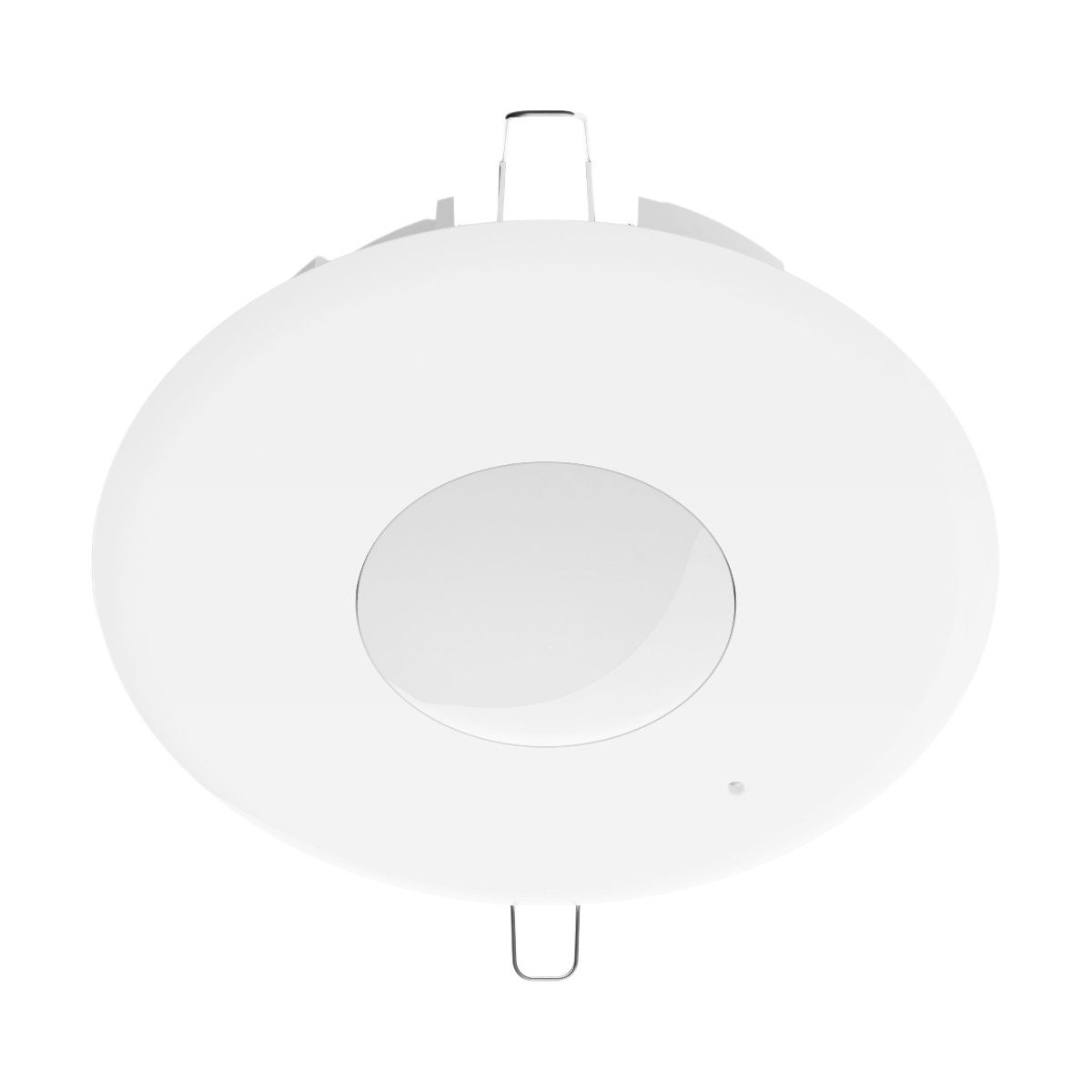

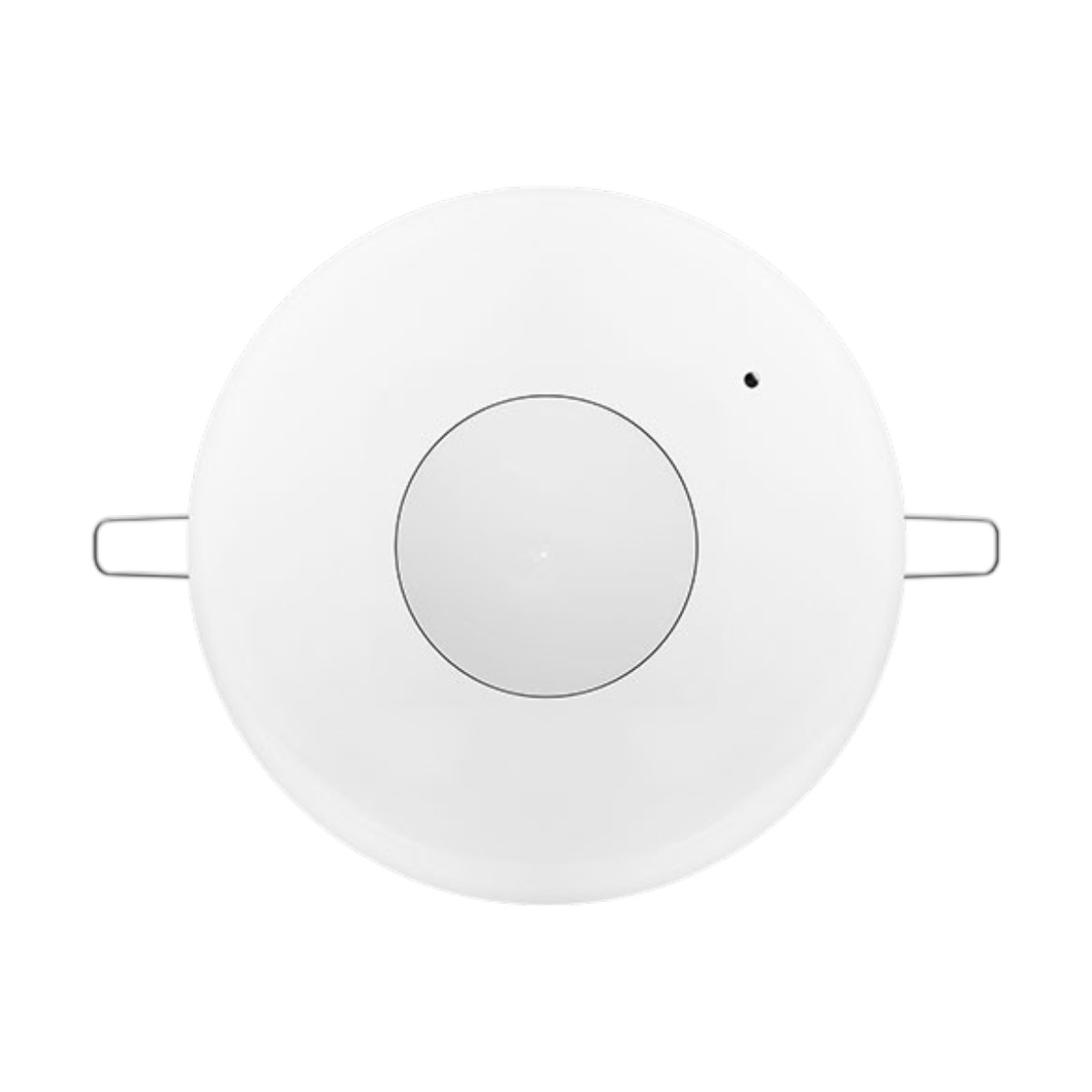

SLIM-R-DUAL-PRO is een bewegingsdetector voor binnengebruik uit de SLIM LINE-serie, ontworpen voor inbouwmontage in het plafond. De detector is een uitstekende oplossing voor ruimtes met verlaagde plafonds. Dankzij de 360° detectiedekking is deze bijzonder geschikt voor het beveiligen van winkels, magazijnen en andere ruimtes waar een naar beneden gerichte plafonddetector een effectievere dekking biedt dan een wandgemonteerde detector.
Dit model is ook verkrijgbaar in een uitvoering voor opbouwmontage aan het plafond (SLIM-S-DUAL-PRO).
Levering:
- SATEL SLIM-R-DUAL-PRO PIR/Radar
Raadpleeg voor alle details de Datasheet onder Documenten/Folders in de Download-tab.
| Milieuklasse volgens EN50130-5 | II |
| EOL-weerstanden | 2 x 1,1 / 2 x 4,7 / 2 x 5,6 kΩ |
| Weerstand van relaiscontact (anti-maskeringsuitgang) | 26 Ω |
| Weerstand van relaiscontact (sabotage-uitgang) | 26 Ω |
| Weerstand van relaiscontact (alarmuitgang) | 26 Ω |
| Anti-maskeringsuitgangen (NC-relais, resistieve belasting) | 40 mA / 24 V DC |
| Sabotage-uitgangen (NC-relais, resistieve belasting) | 40 mA / 24 V DC |
| Alarmuitgangen (NC-relais, resistieve belasting) | 40 mA / 24 V DC |
| Opwarmtijd | 30 s |
| Beveiligingsklasse volgens EN50131-2-4 | Grade 3 |
| Microgolffrequentie | 24,125 GHz |
| Voedingsspanning | 12 V DC |
| Alarmsignaleringsduur | 2 s |
| Omgevingsklasse volgens EN50130-5 | II |
| Afmetingen | ø 130 x 42 mm |
| Maximale luchtvochtigheid | 93±3 |
| Gewicht | 141 g |
| Maximaal stroomverbruik | 50 mA |
| Stroomverbruik in stand-bymodus | 18 mA |
| Aanbevolen montagehoogte | 2,4…3,5 m |
| Bedrijfstemperatuurbereik | -10°C...+55°C |
| Gedetecteerde doelsnelheid | 0,2...3 m/s |
- Voldoet aan de eisen van EN 50131 Grade 3
- Bewegingsdetectie met behulp van een passieve infraroodsensor (PIR) en een radarsensor (MW)
- Actieve IR anti-mask conform EN 50131-2-4 Grade 3 (vertraging: 1 s / 60 s)
- Maximale detectieoppervlakte:
- Ø 8 m / 50 m² bij een montagehoogte van 2,4 m
- Ø 9,3 m / 79 m² bij een montagehoogte van 3,5 m
- Digitaal bewegingsdetectie-algoritme voor beide sensoren
- Digitale temperatuurcompensatie
- Instelbare detectiegevoeligheid voor beide sensoren
- Mogelijkheid om beide sensoren afzonderlijk te testen
- Digitale filtering van signalen van de radarsensor (MW) voor een hoge immuniteit tegen storingen veroorzaakt door het elektriciteitsnet en ontladingslampen
- Selecteerbare werkingsmodi: Basic, Advanced, PIR of MW
- Configuratie van detectorparameters via:
- De toetsen op de detector
- OPT-1 afstandsbediening
- Ingebouwde EOL-weerstanden: 1,1 kΩ, 4,7 kΩ en 5,6 kΩ
- Led-indicatie:
- Instelbare kleur
- Op afstand in- en uitschakelbaar
- Op afstand in- en uitschakelen van de configuratiemodus
- Bewaking van het bewegingsdetectiecircuit
- Voeding: 12 V DC (±15%)
- Bewaking van de voedingsspanning
- Sabotagebeveiliging tegen het openen van de behuizing en kanteling van de detector (optioneel, wanneer kanteldetectie is ingeschakeld)
- Geschikt voor montage in systeemplafonds en verlaagde plafonds.
