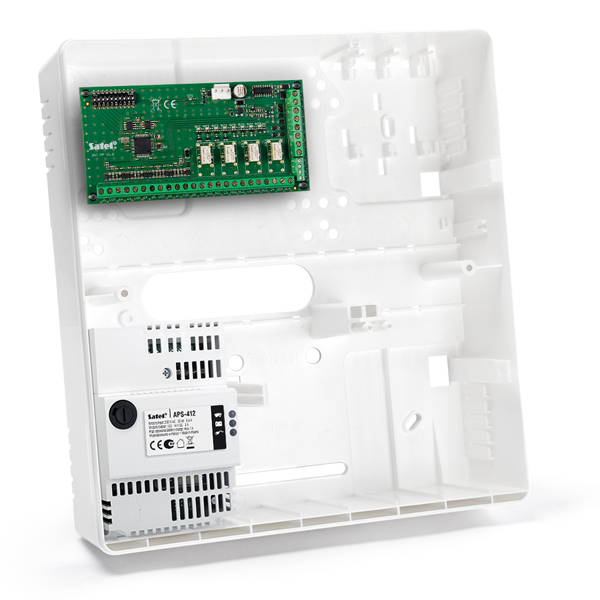

INT-PP - 8 zone en 8 uitgangen uitbreiding in OPU-4 P kunststof behuizing met APS-412 voeding
INT-PP 8xzone 4xRelais 4xOC incl. OPU-4 met APS-412 voed.
| Artikelnr: | 201050 |
| Eenheid: | 1 |
De INT-PP is voor uitbreiding van het systeem met 8 bekabelde zones en 8 programmeerbare relais / OC uitgangen. De uitbreidingsmodule is ontworpen voor gebruik met INTEGRA en INTEGRA Plus alarmsystemen, als ook voor het ACCO-NT toegangscontrole systeem. Voor gebruik met de INTEGRA Plus systemen ondersteund deze module ook de 3EOL configuratie. De INT-PP kan zowel 12V worden aangesloten als ook gevoed via de APS-412 voeding, waardoor deze "Intelligent" wordt..
De APS-412 geschakelde voeding met OPU4 kunststof kast is ontworpen voor 12VDC gevoede apparaten en is voorzien van een speciale eenvoudige aansluiting voor het gebruik met de INT-E, INT-PP, INT-O, INT-R, INT-ADR en ACCO-NT van SATEL. AC uitval en accu laag meldingen worden dan via deze aansluiting doorgegeven aan het alarmsysteem.
Raadpleeg voor alle details de Datasheet onder Documenten/Folders in de Download-tab.
| Voedingsvoltage: | 12 VDC |
| Stand-by verbruik: | 35 mA |
| Max. verbruik: | 150 mA |
| +12V uitgangsbelasting: | 2,5 A / 12 V DC |
| Relais uitgangsbelasting: | 2 A / 24 V DC |
| OC uitgangsbelasting: | 50 mA / 12 V DC |
| Maximale luchtvochtigheid: | 93±3% |
| Bedrijfstemperatuur: | -10 °C...+55 °C |
| Milieuklasse conform de EN50130-5 | II |
| Afmetingen: | 140 x 68 mm |
| Gewicht: | 80 g |
| Security Grade conform EN 50131 (zonder voeding): | Grade 3 |
| Security Grade conform EN 50131 (met APS-412 voeding): | Grade 2 |
| Gecertificeerd: | ja |
INT-PP
- ondersteuning voor:
- NO, NC
- EOL, 2EOL/NO, 2EOL/NC
- 3EOL (alleen INTEGRA Plus)
- ondersteuning voor het aansluiten van tril en rolluik detectoren
- systeem uitbreiding met 8 zones
- systeem uitbreiding met 8 uitgangen:
- 4 OC type uitgangen
- 4 relais uitgangen
- mogelijkheid om op de RS-485 bus aan te sluiten (firmware update via de bus)
APS-412
- voldoet aan de EN50131-6 Grade 2
- hoge efficiënte 12 V DC geschakelde voeding, zonder dat deze een transformator behoeft
- 3A totaal uitgangsvermogen
- kortsluiting en overbelasting beveiliging
- ontworpen voor gebruik met een gesloten lood-zuur accu
- stroom gecontroleerd accu laadcircuit
- accu diep ontladingsbeveiliging
- 3 OC uitgangen voor supervisie
- optische indicatie voor de voeding, accu en overbelasting status
- hoorbaar storingssignaal
- speciale aansluiting voor het gebruik met nieuwe SATEL modules
- DIN rail montage 35 mm
- behuizing: 266 x 286 x 100 mm
