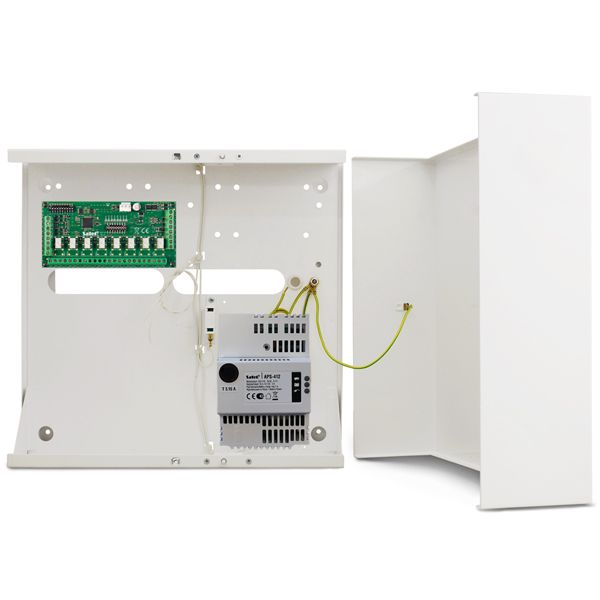

INT-O - uitgangen uitbreidingsmodule in metalen behuizing met APS-412 voeding
INT-O 8xuitgang inclusief metalen kast + APS412 voeding
| Artikelnr: | 201140 |
| Eenheid: | 1 |
De INT-O is een uitbreiding met 8 OC uitgangen en 8 relais uitgangen welke parallel geschakeld zijn. De relais uitgangen kunnen via dip-switches worden uitgeschakeld om zo het verbruik van de module te verminderen. De module is geschikt voor gebruik met de INTEGRA, INTEGRA Plus, VERSA, VERSA IP, VERSA Plus en PERFECTA alarmsystemen als ook voor het ACCO-NT systeem. De INT-O kan zowel 12V worden aangesloten als ook gevoed via de APS-412 voeding, waardoor deze "Intelligent" wordt.
De APS-412 geschakelde voeding met AWO283 metalen kast is ontworpen voor 12VDC gevoede apparaten en is voorzien van een speciale eenvoudige aansluiting voor het gebruik met de INT-E, INT-PP, INT-O, INT-R en INT-ADR van SATEL. AC uitval en accu laag meldingen worden dan via deze aansluiting doorgegeven aan het alarmsysteem.
Raadpleeg voor alle details de Datasheet onder Documenten/Folders in de Download-tab.
| Voedingsvoltage: | 12 VDC |
| Stand-by verbruik: | 30 mA |
| Max. verbruik: | 160 mA |
| +12V uitgangsbelasting: | 2,5 A / 12 V DC |
| Relais uitgangsbelasting: | 2 A / 24 V DC |
| OC uitgangsbelasting: | 50 mA / 12 V DC |
| Maximale luchtvochtigheid: | 93±3% |
| Bedrijfstemperatuur: | -10 °C...+55 °C |
| Milieuklasse conform de EN50130-5 | II |
| Afmetingen: | 140 x 68 mm |
| Gewicht: | 90 g |
| Security Grade conform EN 50131 (zonder voeding): | Grade 3 |
| Security Grade conform EN 50131 (met APS-412 voeding): | Grade 2 |
| Gecertificeerd: | ja |
INT-O
- systeem uitbreiding met 8 uitgangen:
- 8 laagvermogen uitgangen, OC type
- tot 8 relais uitgangen
- elke OC type uitgang staat parallel met de relais uitgang
- de mogelijkheid om het verbruik te verminderen door het uitschakelen van relais uitgangen
- de mogelijkheid om op de RS-485 bus aan te sluiten (firmware update via de bus)
APS-412
- voldoet aan de EN50131-6 Grade 2
- hoge efficiënte 12 V DC geschakelde voeding, zonder dat deze een transformator behoeft
- 3A totaal uitgangsvermogen
- kortsluiting en overbelasting beveiliging
- ontworpen voor gebruik met een gesloten lood-zuur accu
- stroom gecontroleerd accu laadcircuit
- accu diep ontladingsbeveiliging
- 3 OC uitgangen voor supervisie
- optische indicatie voor de voeding, accu en overbelasting status
- hoorbaar storingssignaal
- speciale aansluiting voor het gebruik met nieuwe SATEL modules
- geschikt voor OPU-3 en OPU-4 en AWO283 metalen behuizing
- DIN rail montage 35 mm mogelijk
