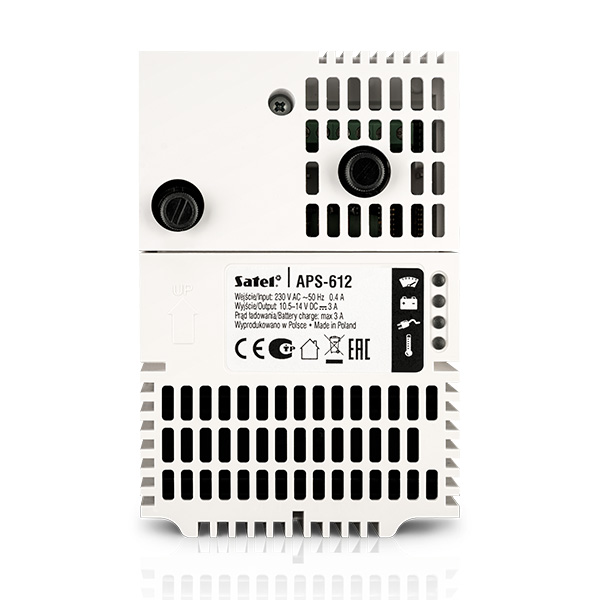

De APS-612 is een geavanceerde back-up voeding welke voldoet aan de hoge beveiligingseisen van de EN 50131-3 standaard voor Grade 3. Het uitgangsvermogen is 6 A: 3 A voor voeding van apparaten + 3 A voor het opladen van de accu. De voeding is ontworpen voor apparaten welke werken op 12 V DC, en is niet beperkt tot apparaten die worden gebruikt in alarmsystemen, toegangscontrole systemen en CCTV systemen. De APS-612 kan ook worden gebruikt voor het voeden van medische apparaten, voor industriële automatisering als ook voor kritische infrastructuursystemen. De voeding is voorzien van een speciale 3-pins connector voor gebruik met apparaten van SATEL, welke hiervan voorzien zijn.

De LLC topologie SMPS, gebruikt voor de constructie, word gekenmerkt door een hoge efficiëntie en biedt uitstekende prestaties met geringe warmteverliezen. Doordat de voeding rechtstreeks op de 230 VAC netspanning aangesloten wordt is installatie van extra voedingstransformator niet benodigd. De APS-612 is voorzien van een oververhitting, kortsluiting en overbelasting beveiliging. Het heeft een ontstoringsfilter en een actief circuit voor de PFC (Power Factor Correction) vermogensfactorcorrectie (0,98) aan de ingangszijde.

Een accu kan direct op de voeding worden aangesloten. Een microprocessor gestuurde controle van de status en prestaties van de accu, een nauwkeurige voltage regulering en een automatische uitschakeling in het geval van een te diepe ontlading, houdt de accu in goede conditie en verminderd de kans op beschadiging, waardoor de levensduur wordt verlengd.

LED's worden gebruikt om de status van de netvoeding en accu weer te geven en het optreden van storingen aan te geven - oververhitting, overbelasting of uitgangskortsluiting. Storingen kunnen ook akoestisch worden weergegeven. Het alarmsysteem wordt bij storingen geïnformeerd door vier OC type uitgangen. Verandering in de status geeft het volgende aan: een te hoge bedrijfstemperatuur, het accu voltage is onder de toelaatbare waarde gekomen, uitgang overbelasting of stroomuitval.

Raadpleeg voor alle details de Datasheet onder Documenten/Folders in de Download-tab.

Voedingsvoltage:	195 - 265 V AC
Voedingstype (conform de EN50131):	A
Energie-efficiëntie:	tot 90%
PF (Power Factor Correction):	tot 0,98
Nominaal uitgangsvoltage (conform de IEC 38):	12 V DC
Werkelijk uitgangsvoltage:	13,8 V DC
Uitgangsvermogen - voeding:	3 A
Uitgangsvermogen- accu lading (selecteerbaar):	1,5 / 3 A
WS, WB, WP, WT uitgangen (OC type):	50 mA
Accu storing voltage drempelwaarde (±10%):	11,5 V
Accu afkoppel voltage (±10%):	10,5 V
Milieuklasse:	II
Bedrijfstemperatuur:	-10...+55 °C
Afmetingen behuizing:	78 x 122 x 84 mm
Gewicht:	525 g
Security Grade conform EN 50131:	Grade 3
Gecertificeerd:	ja

voldoet aan de eisen van de EN 50131-3 voor Grade 3
voldoet aan de eisen van de EN 60950-1 beveiligingsstandaard
komt overeen met het EMI (Elektromagnetische Interferentie) niveau voor geleiding en straling conform de EN 55011 Class B
hoge capaciteit 12 V DC geschakelde voeding met actieve PFC
totaal voedingsuitgang vermogen of 6 A: 3 A (uitgang) + 3 A (accu lading)
kortsluiting en overbelasting beveiliging
geschikt voor gebruik met gesloten lood-zuur accu's
selecteerbaar accu laadvermogen (1.5 A/3 A)
accu diepontlading beveiliging
accu oververhitting beveiliging
4 OC uitgangen voor signalering van storingen
optische indicatie voor de status van de netvoeding, accu, overbelasting en oververhitting
akoestische signalering van storingen
speciale aansluiting voor gebruik met de volgende apparaten van SATEL: INT-E, INT-O, INT-PP, INT-ADR, INT-ORS, INT-IORS, ACCO-NT
ontworpen voor installatie op een 35 mm DIN rail en in de OPU-3 en OMI-5 behuizing
