Artikelnr:351051
Eenheid:1

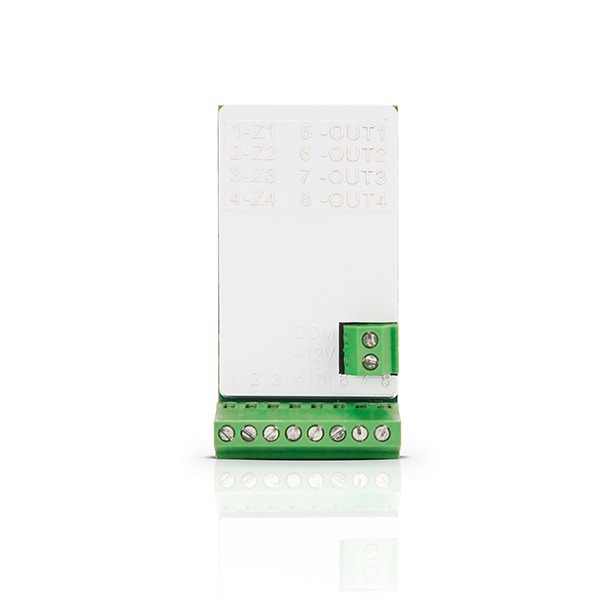

De ACX-210 module maakt het mogelijk om bekabelde apparaten (detectoren, sirenes, enz.), te gebruiken in het ABAX 2/ABAX draadloze systeem. Deze miniatuur uitbreiding vereist weinig installatie ruimte, waardoor deze geïnstalleerd kan worden in een andere apparaat behuizing. Het heeft 4 programmeerbare zones met ondersteuning voor NO en NC type bekabelde detectoren, te configureren als EOL of 2 EOL en 4 programmeerbare OC type uitgangen.

Het apparaat kan worden gevoed met een spanning in het bereik van 4-24 V DC.
De ACX-210 configuratie instellingen en de firmware update worden draadloos uitgevoerd. De tweeweg communicatie in het ABAX 2 systeem is gecodeerd met de AES-standaard.

Raadpleeg voor alle details de Datasheet onder Documenten/Folders in de Download-tab.

Draadloos communicatiebereik (in open veld): ACU-100 tot 500 m
  ACU-120 tot 500 m
  ACU-220 tot 2000 m
  ACU-250 tot 500 m
  ACU-270 tot 500 m
  ACU-280 tot 1400 m
Voeding: 4 ... 24 V DC
Stand-by verbruik: 30 mA
Max. verbruik: 35 mA
Laagvermogen uitgangsvermogen (OC): 50 mA / 12 V DC
Werking frequentieband: 868,0 ÷ 868,6 MHz
Bedrijfstemperatuur: -10° - +55°C
Max. luchtvochtigheid: 93±3%
Afmetingen : 21 x 41 x 13 mm
Gewicht: 10 g
Milieuklasse conform de EN50130-5: II
Voldoet aan de normen: EN 50130-4, EN 50130-5, EN 50131-1, EN 50131-3, EN 50131-5-3
Security Grade conform EN 50131: Grade 2
Gecertificeerd: nee
  • voor het toevoegen van bekabelde apparaten aan het ABAX 2 of ABAX systeem
    geschikt voor:
    • ABAX 2 RF controllers (ACU-220 en ACU-280) en ARU-200 signaal repeater
    • ABAX RFcontrollers (ACU-100, ACU-250, ACU-120 en ACU-270), INTEGRA 128-WRL alarmsysteem en ARU-100 signaal repeater
  • draadloos bereik in open veld:
    • in ABAX 2: tot 2000 m (met ACU-220) / tot 1400 m (met ACU-280)
    • in ABAX: tot 500 m
  • 4 programmeerbare zones - ondersteuning voor bekabelde detectoren NO, NC, EOL, 2EOL/NO en 2EOL/NC configuraties
  • 4 programmeerbare OC-type uitgangen
  • draadloze configuratie en firmware update
  • compacte afmetingen
  • voeding: 4-24 V DC
