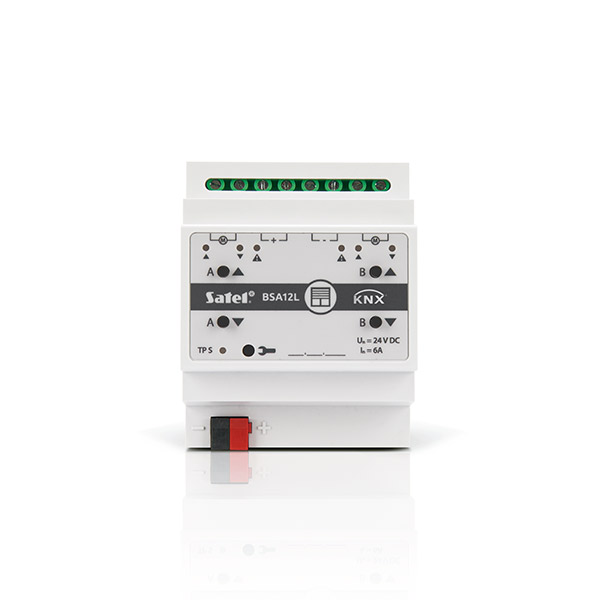

KNX-BSA12L jaloezie/rolluik actor 2 kanalen 24VDC
KNX-BSA 12L rolluik/jaloezie actor 2 kanalen 24VDC
| Artikelnr: | 100204 |
| Eenheid: | 1 |
|
|
Het aansluiten en programmeren van KNX-modules vereist diepgaande kennis van KNX-systemen en het ETS-programma. Wij bieden alleen ondersteuning aan gecertificeerde KNX professionals. |
De KNX-BSA12L module is een tweekanaals jaloezie/rolluik actor voor het aansturen van producten uitgerust met een 24 volt gelijkspanning motor. Bijvoorbeeld voor horizontale of verticale jaloezieën, rolgordijnen, zonwering, gemotoriseerde gordijnroeden en ramen. De module kan motoren tot op milliseconden nauwkeurig aansturen en maakt het daarmee mogelijk om de gewenste stand zeer precies af te kunnen stellen. Zo kunt u bijvoorbeeld jaloezieën horizontaal uitlijnen.
De KNX-BSA12L module heeft twee fysieke uitgangen met twee overeenkomstige logische kanalen. Elk kanaal maakt bediening van één geselecteerd type jaloezie/rolluik of raam mogelijk.
Bekijk voor meer informatie de productintroductie van SATEL KNX modules.
Raadpleeg voor alle details de Datasheet onder Documenten/Folders in de Download-tab.
| Voeding | |
| KNX-bus voltage: | 20...30 V DC |
| KNX-bus verbruik: | <20 mA |
| Laadcircuit | |
| Nominale spanning Un: | 24 V DC |
| Nominale stroom In: | 6 A |
| Aansluiting | |
| Max. aderdikte: | 2,5 mm2 |
| Max. aandraaimoment: | 0,5 Nm |
| KNX-parameters | |
| Max. reactietijd: | <20 ms |
| Max. aantal communicatieobjecten: | 45 |
| Max. aantal groepsadressen: | 256 |
| Max. aantal koppelingen: | 256 |
| Technische gegevens | |
| Werking temperatuurbereik: | 0...+45 °C |
| Opslag temperatuurbereik: | -25...+70 °C |
| IP classificatie: | IP20 |
| DIN-rail eenheden: | 4 |
| Afmetingen behuizing: | 70 x 92 x 60 mm |
| Gewicht: | 182 g |
| KNX-certificaat: | 324/15898/19 |
- KNX-BSA12L: jaloezie/rolluik actor (Blinds/Shutter Actuator), 1 ingang, 2 uitgangen, Low Voltage (24 VDC)
- communicatie met KNX-bus via de geïntegreerde bus connector
- scènes voor elk van de kanalen kunnen worden opgeroepen met 1- en 8-bit opdrachten
- terugkoppeling over de status van de module en afzonderlijke kanalen
- jaloezie/rolluik type selecteerbaar voor elk kanaal
- aansturen van verticale jaloezieën
- automatische verplaatsingstijd detectie van de jaloezie/rolluik en lamellen aanpassingstijd
- weeralarmen (regen, wind, vorst)
- positie forceren functie
- detectie van jaloezie/rolluik storingen (geen stroom, foutieve positie, mechanische blokkering, oververhitting van de motor)
- handmatige bediening van de jaloezie/rolluik met behulp van knoppen op de behuizing
- led's om de status van elk kanaal/jaloezie/rolluik aan te geven
- geschikt voor DIN-rail (35 mm) montage
- module configuratie met behulp van ETS-software
