Artikelnr:100206
Eenheid:




Het aansluiten en programmeren van KNX-modules vereist diepgaande kennis van KNX-systemen en het ETS-programma. Wij bieden alleen ondersteuning aan gecertificeerde KNX professionals.

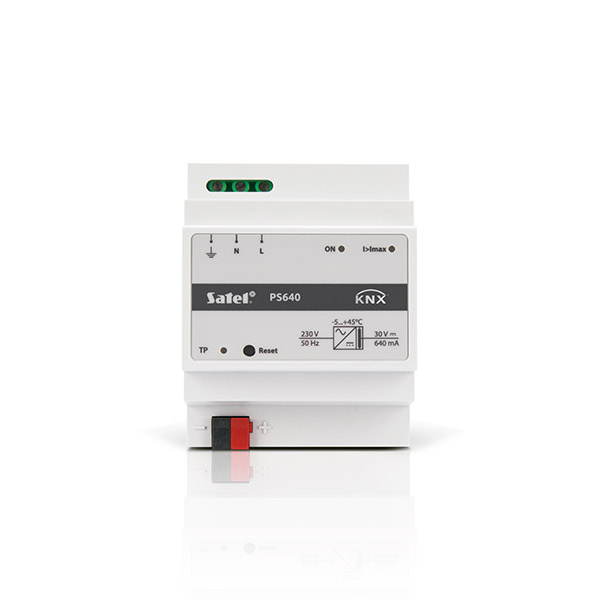

De KNX-PS640 voeding voorziet de KNX-bus van stabiele systeemspanning (SELV) met een maximale uitgangsstroom van 640 mA. De uitgang is voorzien van een geïntegreerde smoorspoel die de voeding van de KNX-buslijn scheidt.

Een onbetwist voordeel van deze voeding is de ongevoeligheid voor kortsluitingen en overbelasting.

Bekijk voor meer informatie de productintroductie van SATEL KNX modules.

Raadpleeg voor alle details de Datasheet onder Documenten/Folders in de Download-tab.

Voeding
Voedingsvoltage: 195... 265 V AC
Netfrequentie: 50 / 60 Hz
Max. verbruik: 1,5 W
Voedingsuitgang
Nominale uitgangsspanning: 30 V, 28...30 V SELV
Uitgangsstroom: 640 mA
Overbelasting drempel: 900 mA
Kortsluitstroom: 1,3 A
Stroomuitval bufferingstijd: 200 ms
Aansluiting
Max. aderdikte: 2,5 mm2
Max. aandraaimoment: 0,5 Nm
Technische gegevens
Werking temperatuurbereik: -5...+45 °C
Opslag temperatuurbereik: -25...+70 °C
IP classificatie: IP20
DIN-rail eenheden: 4
Afmetingen behuizing: 70 x 92 x 60 mm
Gewicht: 130 g
KNX-certificaat: 324/14033/17
  • voeding (Power Supply), 640 mA
  • breed ingangsspanningsbereik: 195…265 V AC (50/60 Hz)
  • voedingsspanning (KNX-bus): 28…30 V DC
  • bescherming tegen kortsluiting voor AC-voedingsingang
  • bescherming tegen kortsluiting en overbelasting voor DC-voedingsuitgang
  • led's om de bedrijfsstatus van de voeding aan te geven
  • geschikt voor DIN-rail (35 mm) montage
