Artikelnr:701431
Eenheid:1

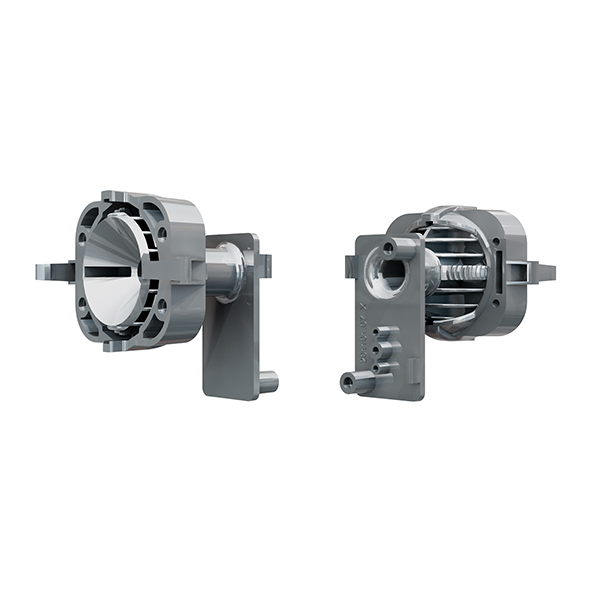

De BRACKET E-5 GY kogelgewricht wit is een onderdeel van de BRACKET E afstandhouder voor plafond- en wandmontage.

Zie de specificaties voor meer informatie over de gehele beugel.

Dit element is bedoeld voor montage van de OPAL (GY), OPAL Plus (GY), OPAL Pro (GY) en AOD-210 (GY) detectoren.

De houder maakt aanpassing van de kantelhoek van de detector in twee vlakken mogelijk: verticaal tot 60° en horizontaal tot 90°. Dit helpt u de optimale positie van de detector te vinden ten opzichte van het beveiligde gebied.

De BRACKET E-5 wordt gemonteerd op de BRACKET E-1 (GY) body. Het BRACKET E-2B (GY) inzetstuk en de BRACKET E-6 sabotage sensor worden op de houder gemonteerd.













Raadpleeg voor alle details de Datasheet onder Documenten/Folders in de Download-tab.

De BRACKET E is geen kant-en-klare set. Het is een groep van los verkrijgbare modules (elementen) die u kunt gebruiken om een complete afstandhouder te creëren.

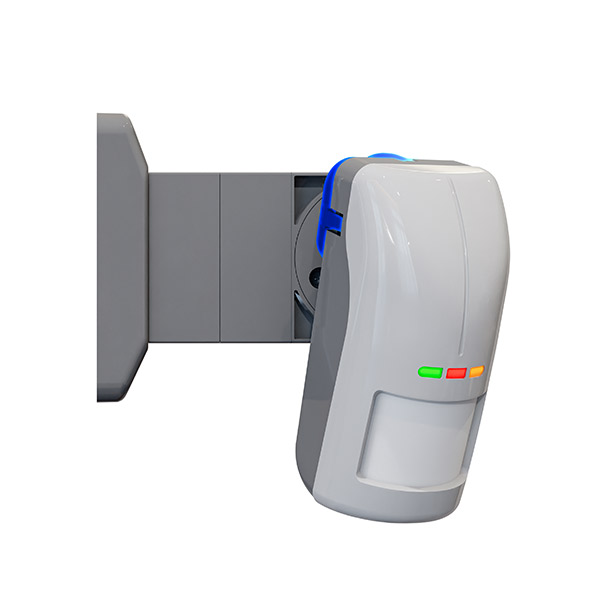

Hiermee kan de detector op een afstand van de muur of het plafond worden geïnstalleerd, om obstakels zoals kroonlijst, vensterbank, rolluik, kabelgoten, lamp, afvoerpijp of muur onregelmatigheden te vermijden die het gezichtsveld van het apparaat beperken, wat vooral belangrijk is voor gordijndetectoren.

De BRACKET E elementen zijn beschikbaar in de kleuren wit en grijs (GY). Ze zijn bedoeld voor de volgende detectoren:

  • buitendetectie - OPAL (GY), OPAL Plus (GY), OPAL Pro (GY) en AOD-210 (GY)
  • gordijndetectie - AGATE en AOCD-260.

De volgende modules zijn beschikbaar:

  • BRACKET E-1 – Body
  • BRACKET E-1 GY – Body
  • BRACKET E-2A – Inzetstuk voor montage van AGATE en AOCD-260 gordijndetectoren
  • BRACKET E-2A GY – Inzetstuk voor montage van AGATE en AOCD-260 gordijndetectoren
  • BRACKET E-2B – Inzetstuk voor montage van OPAL (GY) en AOD-210 (GY) buitendetectoren
  • BRACKET E-2B GY – Inzetstuk voor montage van OPAL (GY) en AOD-210 (GY) buitendetectoren
  • BRACKET E-3 – Afstandhouder (hoogte 30 mm)
  • BRACKET E-3 GY – Afstandhouder (hoogte 30 mm)
  • BRACKET E-4 – Basis (hoogte 20 mm)
  • BRACKET E-4 GY – Basis (hoogte 20 mm)
  • BRACKET E-5 – Kogelgewricht houder voor OPAL (GY) en AOD-210 (GY) buitendetectoren
  • BRACKET E-5 GY – Kogelgewricht houder voor OPAL (GY) en AOD-210 (GY) buitendetectoren
  • BRACKET E-6 – Sabotagecontact (1 NO/NC contact, kabellengte 500 mm)

Een voorbeeld voor een complete afstandhouder BRACKET E (met sabotageschakelaar) voor AGATE / AOCD-260 detectoren bevat de volgende modules (elementen):

  • BRACKET E-1 (GY), BRACKET E-2A (GY), BRACKET E-3 (GY) , BRACKET E-4 (GY), BRACKET E-6 (x2).

Een voorbeeld voor een complete BRACKET E houder (met sabotagecontact) voor OPAL / AOD-210 detectoren bevat de volgende modules:

  • BRACKET E-1 (GY), BRACKET E-2B (GY), BRACKET E-3 (GY), BRACKET E-4 (GY), BRACKET E-5 (GY), BRACKET E-6 (x2).

BRACKET E beugelcomponenten kunnen ook worden gebruikt om de BRACKET C beugel uit te breiden, afzonderlijk gekocht of in een pakket met de OPAL detector (OPAL SET). De BRACKET C houder wordt compleet geleverd met 1 sabotagecontact, inclusief 15 cm lange kabels. Om een volledige afstandhouder voor de OPAL detector te krijgen, voegt u gewoon de volgende modules (elementen) toe:

  • BRACKET E-1 (GY), BRACKET E-2B (GY), BRACKET E-3 (GY), BRACKET E-6.
