Artikelnr:103907
Eenheid:1



De IRIS-4 620 is voor klein, middelgroot en groot commercieel gebruik en hoge beveiliging voor integratie met paneelfabrikanten, zoals Honeywell Galaxy alarmsystemen. De module beschikt over Ethernet waarmee ATS-SP6 doormelding mogelijk is en is Grade 4 en EN54-21 CPR gecertificeerd.

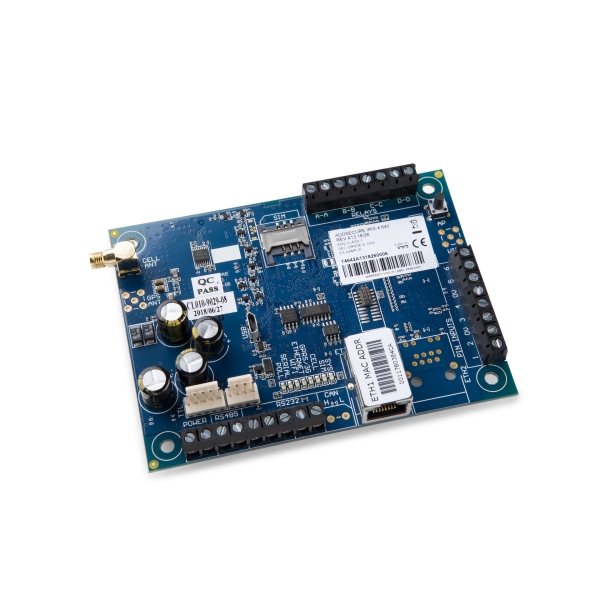

De IRIS-4 620 is een losse printplaat en kan in de centrale behuizing rechtstreeks aangesloten worden op de RS485 databus van de Honeywell Galaxy centrale. Deze kan direct worden geprogrammeerd vanuit de centrale of via Galaxy Remote Servicing Suite-software zonder aparte programmeersoftware. Er kan worden doorgemeld naar een meldkamer en up- en downloading via Galaxy Remote Servicing Suite-software, maar is niet geschikt voor het gebruik van de Galaxy GX Remote Control app.

Doordat de IRIS-4 620 ook EN54-21 CPR gecertificeerd is kan deze in gekeurde brandmeldinstallaties worden toegepast. Tevens beschikt de module over een RS232 aansluiting met ESPA en Notifier protocol.

Levering:

  • IRIS-4 620 - single path module

Raadpleeg voor alle details de Datasheet onder Documenten/Folders in de Download-tab.

Voeding: 9 V tot 28 V DC
Stand-by verbruik: 101 mA @ 12V DC
Max. verbruik: 1A @ 12V DC
Aanbevolen voeding: 12 V DC 1A 12 Watt
Aansluiting: 2x RJ-45 (zie Osec Review)
Communicatie snelheid: 10Base-T / 100Base-T
Alarm protocol: SIA, Contact ID & Fast format (Scancom)
Poorten: 10001, 51292 & 53165 (TCP)
Ingangen: 6 (NO/NC/bewaakt 4k7/15k)
Max. ingangvoltage: 24V DC
Relaisuitgangen: 4
Max. relaisbelasting: 24 V DC / 100mA DC
Serieel: RS485 / 1x RS232 / TTL
RS485 protocol: Honeywell Galaxy
RS232 (1) protocol: Normal / Full (DCE) / Full (DTE) / Espa
Bedrijfstemperatuur: -10…+55 °C
Maximale luchtvochtigheid: 0 to 95%
Afmetingen: 120 x 90 mm
Gewicht: 60 g
Milieuklasse: II
Voldoet aan: EN50131 Grade 4 en EN54-21 CPR
Veiligheidsklasse conform de EN 50131 / EN 50136: ATS-SP6
Transmissie type conform EN54-21 CPR: Type 1
  • single path module (IP)
  • 6 ingangen, 4 relaisuitgangen
  • RS232 poort met ESPA en Notifier protocol
  • LED statusindicatie
  • aansluiting op de RS485 bus van de Galaxy
  • volledig programmeerbaar vanuit Galaxy menu's
  • up- en dowloading via RSS
  • voldoet aan EN50131 Grade 4 en EN54-21 CPR
