Artikelnr:351269
Eenheid:1

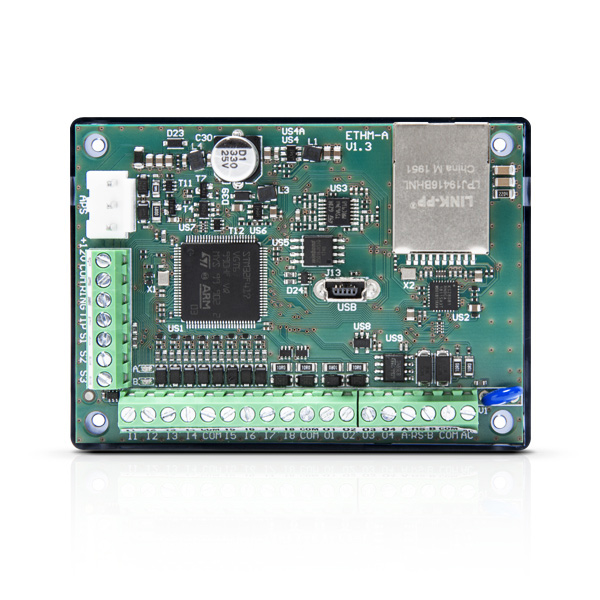

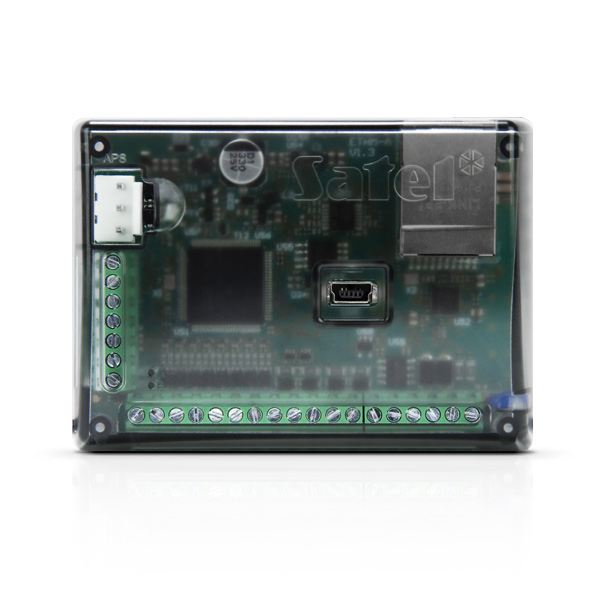

De ETHM-A s een universele monitoringsmodule welke stand-alone kan werken of als onderdeel van inbraaksystemen of automatiseringssystemen. De module maakt overdracht van informatie via het Ethernet-netwerk mogelijk.

Bij een inbraakysteem kan de module worden gebruikt voor gebeurtenisrapportage, indien aangesloten op een inbraakcentrale via de kiezer. ETHM-A kan ook worden aangesloten op een inbraakcentrale door middel van geconfigureerde uitgangen die zijn aangesloten op de ingangen van de module.

ETHM-A heeft 8 ingangen die kunnen worden geprogrammeerd als NO, NC of analoog om te werken met apparaten die zijn uitgerust met NO- of NC-uitgangen, analoge sensoren of D/A-converters. Bovendien heeft de module een 1-draads bus waarop max. 8 detectoren (bijv. temperatuur) kan worden aangesloten met een maximale buslengte van 30 m. Op deze manier kan de module worden gebruikt om verschillende soorten gegevens binnen het IoT te verzamelen en te verzenden, bijvoorbeeld de huidige temperatuur, vochtigheidsgraad en andere. ETHM-A kan ook gebeurtenissen die in het inbraaksysteem hebben plaatsgevonden (bijvoorbeeld inschakelen, alarmen en andere) naar de meldkamer verzenden.

ETHM-A heeft 4 transistoruitgangen (OC). Ze kunnen op afstand worden bediend, bijvoorbeeld met behulp van de GX CONTROL mobiele app, een computer waarop de GX Soft software is geïnstalleerd of binnen het IoT.

De module kan ook worden gebruikt om PUSH-meldingen te verzenden naar mobiele apparaten met de GX CONTROL-app geïnstalleerd en via e-mail.

Voor het programmeren en configureren moet u een computer gebruiken waarop het GX Soft-programma is geïnstalleerd. De computer kan lokaal verbinding maken met de module (USB) of op afstand (Ethernet). Updaten van de apparaat firmware op afstand is mogelijk vanwege de ETHM-A compatibiliteit met de UpServ updateserver.

Raadpleeg voor alle details de Datasheet onder Documenten/Folders in de Download-tab.

Aantal ingangen: 8
Aantal OC uitgangen: 4
Voeding ±15%: 12 V DC
Stand-by verbruik: 60 mA
Max. verbruik: 80 mA
Max. voltage op AC ingang: 25 V AC
Max. vermogen OC uitgangen: 50 mA / 12 V DC
Milieuklasse conform de EN50130-5 II
Bedrijfstemperatuur: -10…+55 °C
Maximale luchtvochtigheid: 93±3%
Afmetingen behuizing: 83 x 60 x 26 mm
Gewicht: 76 g
  • conversie van audiomonitoring (SIA / DTMF / puls)
  • notificatie berichten: PUSH / E-mail
  • 8 programmeerbare ingangen (NO / NC / analoog)
  • 1-draads digitale sensorbus (tot 8 detectoren)
  • configureerbare modulereactie bij overschrijding van geprogrammeerde drempelwaarden van:
    • analoge ingangen
    • 1-draads sensoren
  • 4 OC-type uitgangen aan te sturen via:
    • lokaal via 8 module-ingangen
    • lokaal/extern via GX Soft
    • extern via GX CONTROL
    • extern via IoT
  • ondersteuning voor open communicatieprotocollen:
    • MQTT
    • JSON
    • JSON/HTTP
  • configuratie van de module-instellingen met GX Soft
    • lokaal via USB
    • extern via Ethernet
  • ondersteuning voor de GX CONTROL mobiele app
  • op afstand updaten van firmware via UpServ
