RDW-S-4C-BOX - Glasvezel interface set t.b.v. RS485/IB2 bus

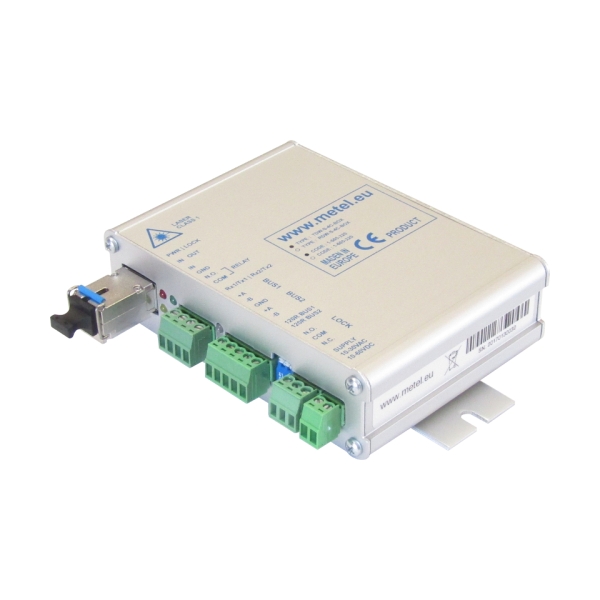

Metel RDW-S-4C-BOX RS485/IB2 voor Galaxy en MPI
| Artikelnr: | 151443 |
| Eenheid: | 1 |
|
|
Voor een complete set is altijd een RDW-S-4C-Box en een TDW-S-4C-Box nodig! |
De RDW-S-4C-BOX wordt gebruikt voor het converteren en verzenden van gegevens via glasvezelkabels tot 20km. Het biedt een hoge communicatie immuniteit tegen mogelijke interferentie met volledige galvanische scheiding van de aangesloten apparaten. Het is ontworpen om te werken met de communicatiebus van de Galaxy en de MAXPRO Intrusion alarmsystemen.
De RDW en TDW modules communiceren over een andere golflengte waardoor maar één glasvezelkabel nodig is.
De LOCK relais communiceert storingen naar de centrale van een onderbreking van de optische glasvezel, een voedingsstoring of een apparaat op afstand.
De module is EN50131-1 gecertificeerd in combinatie met de Galaxy en MAXPRO Intrusion.
Levering:
- RDW-S-4C-BOX
Raadpleeg voor alle details de Datasheet onder Documenten/Folders in de Download-tab.
| Voedingsvoltage: | 10-60 VDC /10-30 VAC |
| Max. verbruik: | 100 mA (12 VDC) |
| Max. belasting lock relais: | 125V AC/0.5A of 60V DC/0.3A |
| Type glasvezelconnector: | SC-PC (blauwe connector) |
| Singlemode glasvezel: | 9/125 µm |
| Multimode OM1-4 glasvezel: | 50.125 of 62,5/125 µm |
| Golflengte: | 1210 en 1550 nm |
| Max. afstand: | 20 km (SM) / 4-6 km (MM) |
| Max. luchtvochtigheid: | 95% |
| Bedrijfstemperatuur: | -40 °C...+70 °C |
| Afmetingen: | 110 x 92 x 30 mm |
| Gewicht: | 200 g |
| Garantie: | 5 jaar |
| Milieuklasse conform EN50130-5: | II |
| Security Grade conform EN50131: | Grade 4 |
| Gecertificeerd: | ja |
- Galaxy communicatiebussen naar glasvezel conversie
- communicatiebereik tot 20 km. (singlemode)
- hoge bescherming tegen interferentie
- volledig gegalvaniceerde afscherming
- digitale modulatie
- Singlemode / Multimode universeel
- 2x RS485 data bus of 1x RS422
- 1x LOCK relais NO/NC
- overspanningsbeveiliging
- stroombegrenzer in de voeding
