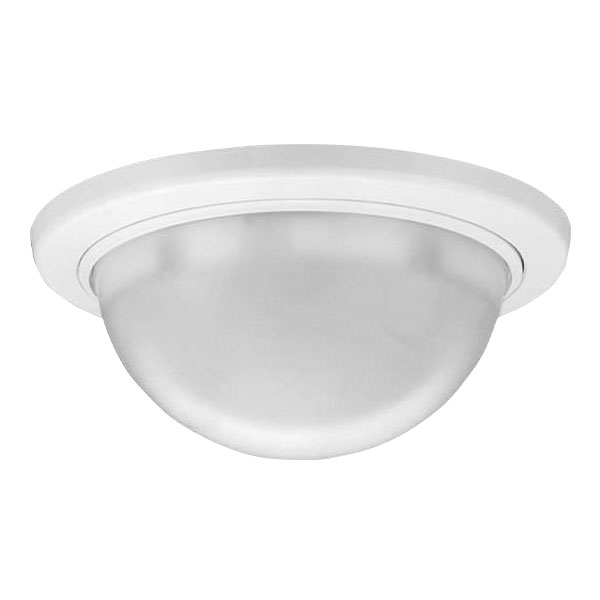

Takex PA-6810E plafond PIR detector 360° 15.2 meter
Takex PA-6810E Plafonddet.360g 15.2m diameter
| Artikelnr: | 701620 |
| Eenheid: | 1 |
De PA-6810E is een ultra-compacte passieve infraroodsensor, ontworpen voor plafondmontage. Dankzij een innovatief ontwerp is de sensorunit compact en biedt hij hoge detectieprestaties met instelbare gevoeligheid, stille relaiswerking en flexibele instelmogelijkheden.
Raadpleeg voor alle details de Datasheet onder Documenten/Folders in de Download-tab.
| Model | PA-6810E |
| Detectiesysteem | Passieve infrarood |
| Dekkingsgebied | Ø15.2m |
| Detectiezones | 33 paren |
| Voedingsspanning | 7V tot 28V DC (non-polariteit) |
| Stroomverbruik | Max. 11mA (+2mA bij gebruik van L/C) |
| Alarmuitgang | Droog contact (Photo-MOS FET, N.C./N.O. instelbaar), 24V AC/DC, 0.25A, met beschermingsweerstand 3.3Ω, reset na ±2 sec |
| Alarmgeheugen | 3 min knipperen, 47 min aan, automatische reset |
| LED-indicatoren | Alarm LED (rood): Knippert bij opstarten, brandt bij alarm Geheugen LED (geel): Knippert bij geheugen actief, brandt bij geheugenindicatie |
| Afstelling | Horizontaal: 25° (op montagegaten basis), Verticaal: 30° |
| Pulstelling (trigger count) | 1 / 2 / 3 / 4 instelbaar |
| Bedrijfstemperatuur | -15°C tot +55°C (zonder condensatie) |
| Montagepositie | Plafond binnen |
| Bedrading | Klemmen op aparte basisunit |
| Gewicht | 110g |
| Behuizing | Resin (kunststof) |
| Meegeleverd | 2x Tapping screw, 1x sensorvergrendelschroef |
- Compact ontwerp – slechts Ø120 mm x 47 mm
- 360° round
- Stille relaisuitgang – zonder mechanische delen, volledig geruisloos
- Instelbare gevoeligheid – in 4 stappen: 60%, 80%, 100%, 120%
- Puls- en alarmcontact instelbaar – voor optimale toepassing
- LED- en geheugenfunctie – afzonderlijke indicatie en externe controle
- Eenvoudige installatie – klikbare sensor- en basisunit, ideaal voor montage op hoogte
