BE WAVE Starterkit met HUB, APD-200, AXD-200 en APT-210
BE WAVE starterkit Standaard HUB
| Artikelnr: | 100625 |
| Eenheid: | 1 |
De Smart HUB is het hart van het BE WAVE systeem. Het is een klein apparaat met zeer krachtige mogelijkheden. De slanke behuizing bevat technologie die een groot aantal interessante en handige functies mogelijk maakt, zowel op het gebied van automatisering als beveiliging.
Het systeem wordt geconfigureerd en bediend met de BE WAVE app met een zeer intuïtieve interface. Hierdoor is het eenvoudig om mee te werken, zelfs voor gebruikers die normaal gesproken niet bekend zijn met de nieuwste technologie. Vanaf de allereerste verbinding met de Smart HUB leidt de app u door de stappen van het toevoegen en programmeren van individuele apparaten. Alles gaat snel, soepel en gemakkelijker dan u zou verwachten!
De Smart HUB beheert de werking van alle apparaten in de BE WAVE familie. U kunt tot 128 apparaten in één systeem aansluiten. Het belangrijkste is dat de communicatie draadloos verloopt - kabels zijn dus volledig overbodig. De draadloze systeemcontroller die is ingebouwd in de Smart HUB maakt gebruik van de ABAX 2 technologie, die wereldwijd bekend is en al vele jaren wordt gewaardeerd door beveiligingsprofessionals. De belangrijkste sterke punten zijn de veiligheid en betrouwbaarheid van de communicatie, het grote bereik en de geavanceerde energiebeheermechanismen, waardoor sommige apparaten tot een paar jaar op één batterij kunnen werken.
De controller heeft een ingebouwde Ethernet (LAN) poort en Wi-Fi.

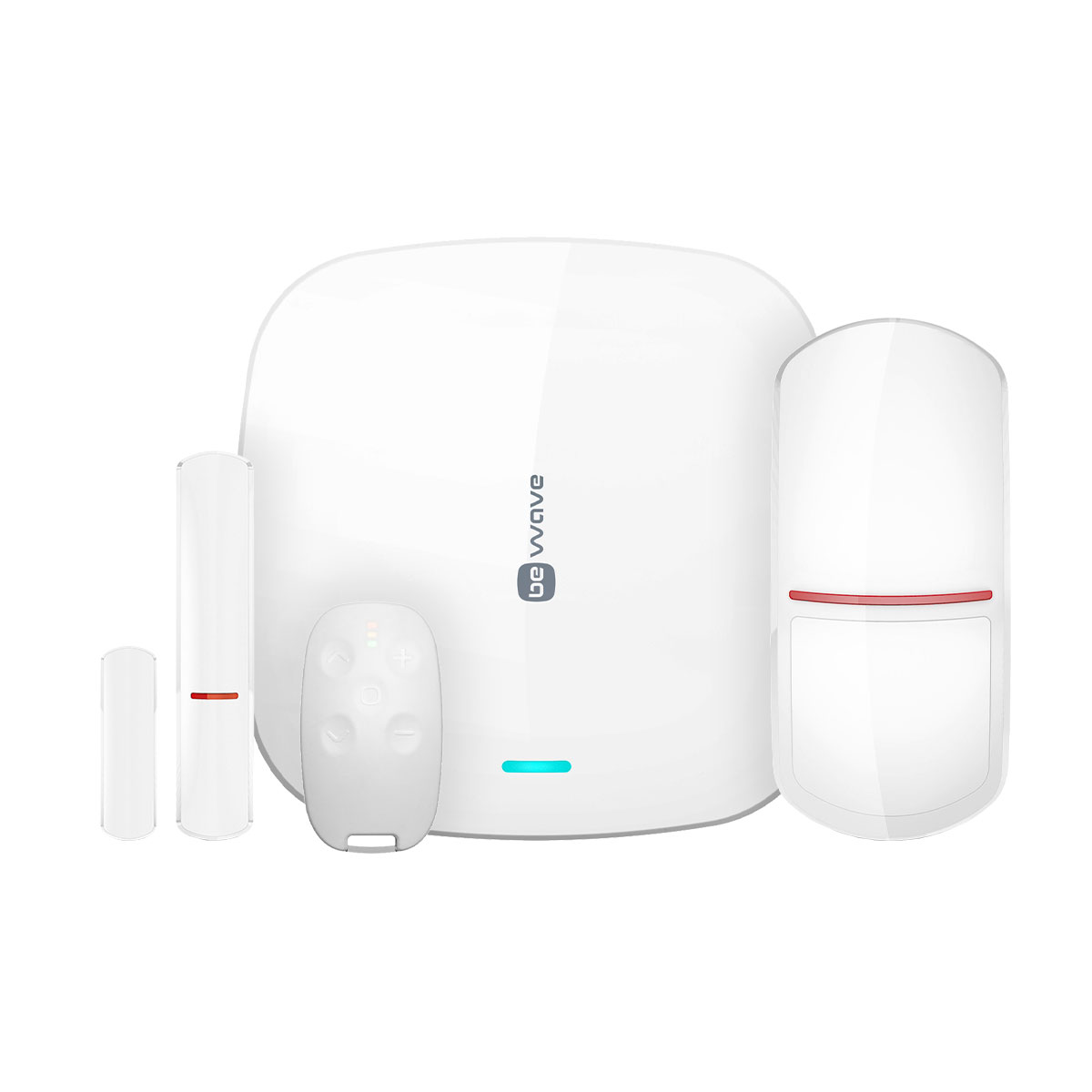

Levering:
- BE WAVE HUB
- APD-200 Motion Detector
- AXD-200 Multipurpose Detector
- APT-210 Smart Keyfob
Raadpleeg voor alle details de Datasheet onder Documenten/Folders in de Download-tab.
BE WAVE HUB
|
Frequentieband |
868.0 MHz ÷ 868.6 MHz |
| Voedingsspanning | 230 V AC, 50-60 Hz |
| Oplaadbare batterij | 3.6 V / 3200 mAh |
| Standby-verbruik | 1,82 W |
| Maximaal opgenomen vermogen | 2,65 W |
| Stand-by stroomverbruik van batterij | 252 mA |
| laadstroom batterij | 250 mA |
| Laag accuspanningsdrempel | 3.2 V |
| Uitschakelspanning batterij | 2.8 V |
| Bedrijfstemperatuur batterij | |
| - ontladen | -10°C ÷ +60°C |
| - opladen | 0°C ÷ +45°C |
| Ondersteunde geheugenkaarten | microSD, micro SDHC |
| Voldoet aan de normen | EN 50130-4, EN 50130-5, EN 50131-1, EN 50131-3, EN 50131-5-3 |
| Milieuklasse volgens EN 50130-5 | II |
| Bedrijfstemperatuurbereik | -10°C ÷ +55°C |
| Maximale luchtvochtigheid | 93% ± 3% |
| Afmetingen | 158 x 158 x 30 mm |
| Gewicht | 406 g |
APD-200 Motion Detector
| Draadloos communicatiebereik (in open veld): | ACU-100 tot 500 m |
| ACU-120 tot 500 m | |
| ACU-220 tot 2000 m | |
| ACU-250 tot 500 m | |
| ACU-270 tot 500 m | |
| ACU-280 tot 1600 m | |
| Detectiebereik: | 15 m x 24 m, 90 ° |
| Detectiesnelheid: | 0.3 ... 3 m / s |
| Aanbevolen installatiehoogte: | 2 ... 2.4 m |
| Opstarttijd: | 35 sec |
| Batterij: | CR123A 3V |
| Batterij levensduur (standaard werkingsmode): | tot 2 jaar |
| Stand-by verbruik: | 70 µA |
| Max. verbruik: | 12 mA |
| Werking frequentieband: | 868,0 ÷ 868,6 MHz |
| Nauwkeurigheid temperatuurmeting: | ± 1 °C |
| Bedrijfstemperatuur: | -10° - +55°C |
| Max. luchtvochtigheid: | 93±3% |
| Milieuklasse conform de EN50130-5: | II |
| Afmetingen: | 62 x 137 x 42 mm |
| Gewicht: | 132 g |
| Nageleefde normen: | EN50131-1, EN50130-4, EN50130-5 |
| Security Grade conform EN 50131: | Grade 2 (direct op de muur) |
| Gecertificeerd: | ja |
AXD-200 Multipurpose Detector
| Draadloos communicatiebereik (in open veld): | ACU-100 tot 500 m |
| ACU-120 tot 500 m | |
| ACU-220 tot 2000 m | |
| ACU-250 tot 500 m | |
| ACU-270 tot 500 m | |
| ACU-280 tot 1200 m | |
| Tril detectiebereik: | tot 3 m (oppervlak afhankelijk) |
| Gevoeligheid NC ingang: | 240 ms |
| Batterij: | CR123A 3V |
| Batterij levensduur (standaard werkingsmode): | tot 2 jaar |
| Stand-by verbruik: | 20 µA |
| Max. verbruik: | 7 mA |
| Werking frequentieband: | 868,0 ÷ 868,6 MHz |
| Nauwkeurigheid temperatuurmeting: | ± 1 °C |
| Bedrijfstemperatuur: | -10° - +55°C |
| Max. luchtvochtigheid: | 93±3% |
| Milieuklasse conform de EN50130-5: | II |
| Afmetingen detector behuizing: | 20 x 102 x 23 mm |
| Afmetingen opbouwmagneet behuizing: | 15 x 52 x 6 mm |
| Afmetingen opbouw spacers behuizing: | 15 x 52 x 6 mm |
| Afmetingen inbouwmagneet behuizing: | ø10 x 28 mm |
| Max. afstand - opbouw magneetcontact: | 20 mm |
| Max. afstand - inbouw magneetcontact: | 18 mm |
| Gewicht: | 59 g |
| Nageleefde normen: | EN 50130-4, EN 50130-5, EN 50131-1, EN 50131-2-6, EN 50131-5-3 |
| Security Grade conform EN 50131: | Grade 2 |
| Gecertificeerd: | ja |
APT-210 Smart Keyfob
| Frequentieband | 868.0 MHz ÷ 868.6 MHz |
| Batterij | CR 2032 3 V |
| Laag accuspanningsdrempel | 2,6 V |
| Milieuklasse volgens EN 50130-5 | II |
| Bedrijfstemperatuurbereik | -10°C ÷ +55°C |
| Maximale luchtvochtigheid | 93±3% |
| Afmetingen | 37 x 66 x 14 mm |
| Gewicht | 25 g |
BE WAVE HUB
- ondersteunt tot 128 BE WAVE draadloze detectoren
- werking in de 868 MHz-frequentieband
- AES gecodeerde tweeweg radiocommunicatie
- transmissiekanaal diversiteit – 4 kanalen met automatische selectie van het beste transmissiekanaal, zonder te interfereren met andere signalen
- extra transmissiekanaal om beelden te ontvangen van de bewegingsdetector met camera
- mogelijkheid om apparaten toe te wijzen aan 50 kamers
- tot 50 gebruikers
- BE WAVE mobiele app om het systeem te beheren
- communicatie via het lokale netwerk of het maken van een verbinding via internet met behulp van de SATEL-server
- systeemprogrammering
- systeembesturing
- systeemdiagnose
- geldig voor installatie op maximaal 5 verschillende mobiele apparaten van de gebruiker
- mogelijkheid om het systeem volledig of gedeeltelijk te activeren
- tot 50 scènes en routines:
- scènes voor betere controle
- routines voor geautomatiseerde systeembediening
- 8000 gebeurtenislogboekvermeldingen
- gebeurtenismeldingen
- push
- rapportage
- gebeurtenis rapportage naar twee meldkamers
- ondersteuning voor Contact ID, SIA en SIA IP-communicatieformaten
- gegevensoverdracht via Ethernet
- mogelijkheid om firmware van de controller en de apparaten in het systeem bij te werken
- ingebouwde Ethernet-poort (LAN)
- ingebouwde Wi-Fi
- werkend in de 2,4 en 5 GHz banden
- IEEE 80.11 b/g/n (2,4 GHz) / IEEE 802.11 a/n (5 GHz) standaarden
- led indicator
- 230 V AC
- back-up batterij
- batterij oplaadcircuit
- accu status controle en accu laag ontkoppelingssysteem.
- bescherming tegen openen van de behuizing en verwijderen van het montageoppervlak
- conform EN 50131 Grade 2
APD-200 Motion Detector
- certificaat conform de EN 50131 eisen voor Grade 2
- dubbel pyro-element (passief infrarood detector)
- state-of-the-art lens met unieke bundelverdeling
- detectiegebied 15 m x 24 m, hoek 90°
- optionele lensvervanging met de gordijn lens (CT-CL) of longbeam lens (LR-CL)
- geavanceerde digitale signaalverwerking
- dynamische temperatuurcompensatie
- kruipzone controle (aan/uit)
- draadloze configuratie en firmware update
- geschikt voor:
- ABAX 2 RF controllers (ACU-220 en ACU-280) en ARU-200 signaal repeater
- ABAX RF controllers (ACU-100, ACU-250, ACU-120 en ACU-270), INTEGRA 128-WRL alarmsysteem en ARU-100 signaal repeater
- draadloos bereik in open veld:
- in ABAX 2: tot 2000 m (met ACU-220) / tot 1600 m (met ACU-280)
- in ABAX: tot 500 m
- ingebouwde temperatuursensor (temperatuurmeting van -10°C tot + 55°C)
- led indicatie voor activeringen in de test mode
- laag energieverbruik en controle van de batterijstatus
- "ECO" optie voor verlenging van de batterij levensduur (alleen met ABAX 2 RF controller)
- voeding: CR123A 3 V batterij
- verstelbare beugel voor wandmontage of plafondmontage inbegrepen
- sabotagebeveiliging tegen openen van de behuizing / verwijdering van het montage oppervlak
AXD-200 Multipurpose Detector
- voldoet aan de EN 50131 eisen voor Grade 2 (voor gebruik binnenshuis)
- optie om een van de beschikbare werkingsmodus van de detector te kiezen:
- magneetcontact
- tweekanaals magneetcontact (met additionele ingang als een 2x NC bekabelde zone uitbreiding – alleen ABAX 2)
- magneetcontact met rolluik ingang (met additionele modus als een NC en rolluik bekabelde zone uitbreiding – alleen ABAX 2)
- tril en magneetcontact
- verplaatsingsdetector
- temperatuur detector
- waterdetector
- geschikt voor:
- ABAX 2 systeemcontrollers (ACU-220 en ACU-280) en ARU-200 signaal repeater
- ABAX systeemcontrollers (ACU-120, ACU-270, ACU-250 en ACU-100 (min. versie 4.04)), INTEGRA 128-WRL alarmsysteem en ARU-100 signaal repeater - de vereiste versie van de apparaat firmware moet worden gecontroleerd in de beschrijving op de website
- draadloos bereik in open veld:
- in ABAX 2: tot 2000 m (met ACU-220) / tot 1200 m (met ACU-280)
- in ABAX: tot 500 m
- draadloze configuratie en firmware update
- ingebouwde temperatuursensor (temperatuurmeting van -10°C tot + 55°C)
- led voor activeringen in de test mode
- laag energieverbruik en controle van de batterijstatus
- "ECO" optie voor verlenging van de batterij levensduur (alleen ABAX 2)
- voeding: CR123A 3 V batterij
- sabotagebeveiliging tegen openen van de behuizing / verwijdering van het montage oppervlak
APT-210 Smart Keyfob
- 5 knoppen - 5 programmeerbare functies
- 3 LED indicators
- ingebouwde sounder
- werking in de 868 MHz frequentieband
- AES gecodeerde tweeweg radiocommunicatie
- zendkanaaldiversiteit - 4 kanalen voor automatische selectie van het kanaal dat transmissie mogelijk maakt zonder interferentie met andere signalen
- programmering van instellingen op afstand
- firmware-update op afstand
- controle van de batterijstatus
- spatwaterdichte behuizing - IPX4 bescherming tegen binnendringen
