Artikelnr:100633
Eenheid:1



De Smart HUB Plus is het hart van het BE WAVE systeem. Het is een klein apparaat met zeer krachtige mogelijkheden. De slanke behuizing bevat technologie die een groot aantal interessante en handige functies mogelijk maakt, zowel op het gebied van automatisering als beveiliging.
Het systeem wordt geconfigureerd en bediend met de BE WAVE app met een zeer intuïtieve interface. Hierdoor is het eenvoudig om mee te werken, zelfs voor gebruikers die normaal gesproken niet bekend zijn met de nieuwste technologie. Vanaf de allereerste verbinding met de Smart HUB leidt de app u door de stappen van het toevoegen en programmeren van individuele apparaten. Alles gaat snel, soepel en gemakkelijker dan u zou verwachten!

De Smart HUB beheert de werking van alle apparaten in de BE WAVE familie. U kunt tot 128 apparaten in één systeem aansluiten. Het belangrijkste is dat de communicatie draadloos verloopt - kabels zijn dus volledig overbodig. De draadloze systeemcontroller die is ingebouwd in de Smart HUB maakt gebruik van de ABAX 2 technologie, die wereldwijd bekend is en al vele jaren wordt gewaardeerd door beveiligingsprofessionals. De belangrijkste sterke punten zijn de veiligheid en betrouwbaarheid van de communicatie, het grote bereik en de geavanceerde energiebeheermechanismen, waardoor sommige apparaten tot een paar jaar op één batterij kunnen werken.

De controller heeft een ingebouwde Ethernet (LAN) poort en Wi-Fi, mobiele communicatie die werkt op 4G-netwerken.

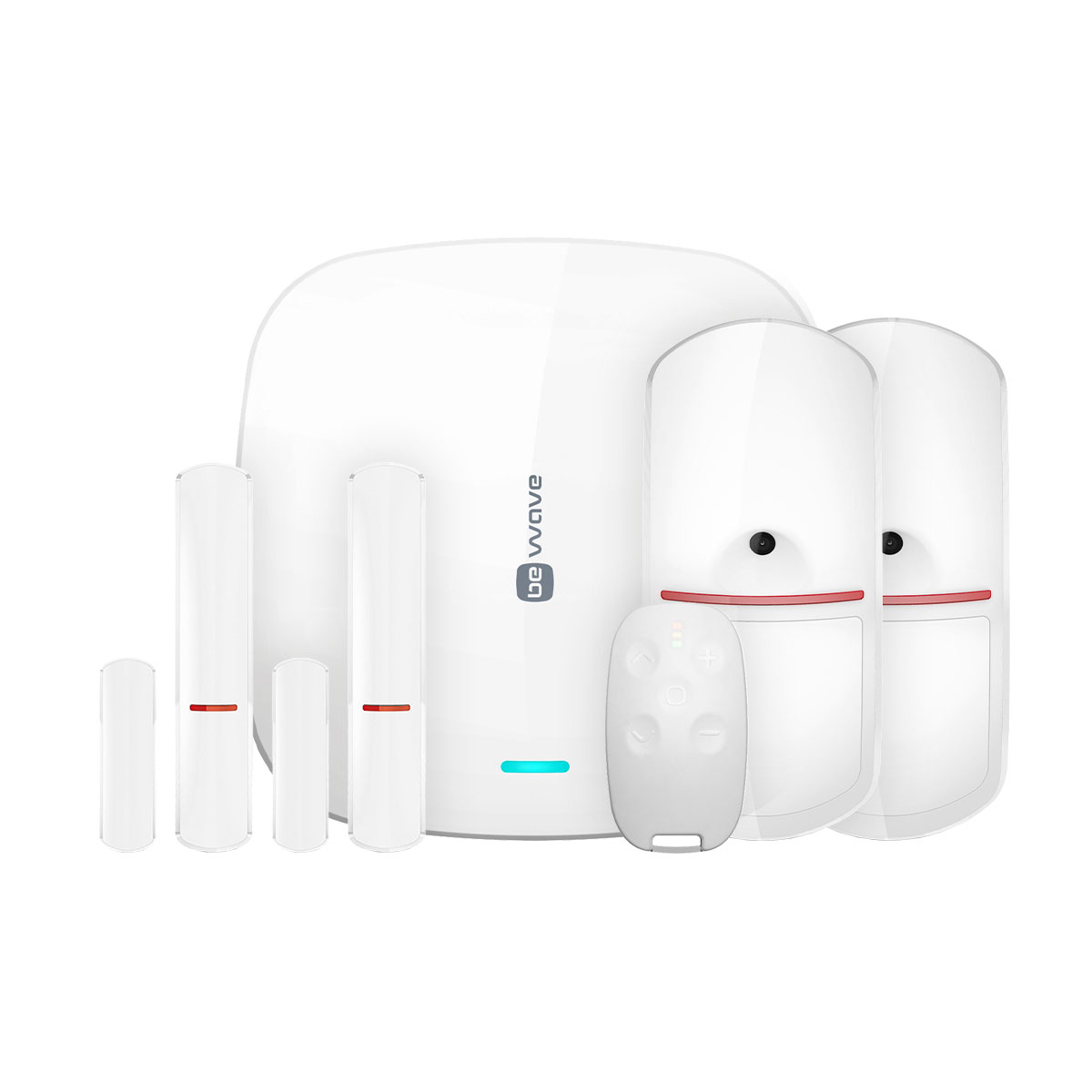

Levering:

  • BE WAVE HUB Plus
  • 2x APCAM-200 Motion Detector Cam
  • 2x AXD-200-Lite Opening Detector
  • APT-210 Smart Keyfob

Raadpleeg voor alle details de Datasheet onder Documenten/Folders in de Download-tab.

BE WAVE HUB Plus



 Frequentieband  868.0 MHz ÷ 868.6 MHz
 Voedingsspanning  230 V AC, 50-60 Hz
 Oplaadbare batterij  3.6 V / 3200 mAh
 Standby-verbruik  1,85 W
 Maximaal opgenomen vermogen  2,8 W
 Stand-by stroomverbruik van batterij  252 mA
 laadstroom batterij  250 mA
 Laag accuspanningsdrempel  3.2 V
 Uitschakelspanning batterij  2.8 V
 Bedrijfstemperatuur batterij
 - ontladen  -10°C ÷ +60°C
 - opladen  0°C ÷ +45°C
 Ondersteunde geheugenkaarten  microSD, micro SDHC
 Voldoet aan de normen  EN 50130-4, EN 50130-5, EN 50131-1, EN 50131-3, EN 50131-5-3
 Milieuklasse volgens EN 50130-5  II
 Bedrijfstemperatuurbereik  -10°C ÷ +55°C
 Maximale luchtvochtigheid  93% ± 3%
 Afmetingen  158 x 158 x 30 mm
 Gewicht  411 g

APCAM-200 Motion Detector Cam

Detectie

 Werkfrequentieband  868,0 MHz ÷ 868,6 MHz
 Draadloos communicatiebereik (in open veld)  tot 1100 m
 Batterij  CR123A 3 V
 Levensverwachting batterij  tot 2 jaar
 Stroomverbruik in stand-by  90 μA
 Laag accuspanningsdrempel  2,75 V
 Temperatuur meetbereik  -10°C ÷ +55°C
 Nauwkeurigheid temperatuurmeting  ±1°C
 Detectie snelheid  0.3 ÷ 3 m/s
 Opwarmtijd  35 s
 Aanbevolen installatiehoogte  2 m ÷ 2,4 m
 Dekkingsgebied  15 m x 24 m, 90°
 Voldoet aan  EN 50131-1, EN 50130-4, EN 50130-5
 Milieuklasse volgens EN 50130-5  II
 Bedrijfstemperatuurbereik  10°C ÷ +55°C
 Maximale luchtvochtigheid  93±3%
 Afmetingen  62 x 137 x 43 mm
 Gewicht  159 g



Camera

De beeldhoek van de camera is kleiner dan het dekkingsgebied van de detector.

 Beeldhoek  65°
 Beeldresolutie  640 x 480 pixels
 Beeldbestandsformaat   JPG
 Aantal foto's na alarm  3

AXD-200-Lite Opening Detector

Bedrijfsfrequentieband 868,0 MHz ÷ 868,6 MHz
Bereik van radiocommunicatie (in open ruimte) tot 1300 m
Batterij CR123A 3 V
Verwachte batterijlevensduur tot 3 jaar
Stroomverbruik in stand-by 48 μA
Stroomverbruik in stand-by (in ECO-modus) 16 μA
Drempelwaarde lage batterijspanning 2,75 V
Voldoet aan normen EN 50130-4, EN 50130-5, EN 50131-1, EN 50131-2-6, EN 50131-5-3
Beveiligingsklasse volgens EN 50131-2-6 Grade 2
Milieuklasse volgens EN 50130-5 Klasse II
Bedrijfstemperatuurbereik -10°C ÷ +55°C
Maximale luchtvochtigheid 93±3%
Afmetingen behuizing 20 x 102 x 23 mm
Afmetingen magneet voor opbouwmontage 15 x 52 x 6 mm
Afmetingen afstandhouder voor opbouw magneet 15 x 52 x 6 mm
Afmetingen behuizing magneet voor inbouwmontage ø10 x 28 mm
Gewicht 59 g
Maximale opening:
Opbouw magneet 20 mm
Inbouw magneet 18 mm
M1 (NC) ingangsgevoeligheid 240 ms

APT-210 Smart Keyfob

Frequentieband  868.0 MHz ÷ 868.6 MHz
Batterij CR 2032 3 V
Laag accuspanningsdrempel 2,6 V
Milieuklasse volgens EN 50130-5 II
Bedrijfstemperatuurbereik  -10°C ÷ +55°C
Maximale luchtvochtigheid 93±3%
Afmetingen 37 x 66 x 14 mm
Gewicht  25 g

BE WAVE HUB

  • ondersteunt tot 128 BE WAVE draadloze detectoren
    • werking in de 868 MHz-frequentieband
    • AES gecodeerde tweeweg radiocommunicatie
    • transmissiekanaal diversiteit – 4 kanalen met automatische selectie van het beste transmissiekanaal, zonder te interfereren met andere signalen
    • extra transmissiekanaal om beelden te ontvangen van de bewegingsdetector met camera
  • mogelijkheid om apparaten toe te wijzen aan 50 kamers
  • tot 50 gebruikers
  • BE WAVE mobiele app om het systeem te beheren
    • communicatie via het lokale netwerk of het maken van een verbinding via internet met behulp van de SATEL-server
    • systeemprogrammering
    • systeembesturing
    • systeemdiagnose
    • geldig voor installatie op maximaal 5 verschillende mobiele apparaten van de gebruiker
  • mogelijkheid om het systeem volledig of gedeeltelijk te activeren
  • tot 50 scènes en routines:
    • scènes voor betere controle
    • routines voor geautomatiseerde systeembediening
  • 8000 gebeurtenislogboekvermeldingen
  • gebeurtenismeldingen
    • push
    • SMS
    • CLIP
  • rapportage
    • gebeurtenis rapportage naar twee meldkamers
    • ondersteuning voor Contact ID, SIA en SIA IP-communicatieformaten
    • gegevensoverdracht via Ethernet of mobiel netwerk
  • mogelijkheid om firmware van de controller en de apparaten in het systeem bij te werken
  • ingebouwde Ethernet-poort (LAN)
  • ingebouwde Wi-Fi
    • werkend in de 2,4 en 5 GHz banden
    • IEEE 80.11 b/g/n (2,4 GHz) / IEEE 802.11 a/n (5 GHz) standaarden
  • ingebouwde mobiele telefoon
    • werkend in de 4G netwerken
    • dual SIM-ondersteuning
  • led indicator
  • 230 V AC
  • back-up batterij
  • batterij oplaadcircuit
    • accu status controle en accu laag ontkoppelingssysteem.
  • bescherming tegen openen van de behuizing en verwijderen van het montageoppervlak
  • conform EN 50131 Grade 2

APCAM-200 Motion Detector Cam

  • PIR bewegingsmelder
  • ultramoderne groothoeklens - dekkingsgebied 15 m x 24 m, hoek 90°
  • optionele kruipzonebeveiliging
  • digitaal algoritme voor bewegingsdetectie
  • digitale temperatuurcompensatie
  • ingebouwde fotocamera:
    • een serie van 3 foto's na alarm
    • omschakeling naar zwart-witmodus bij slechte verlichting
    • infraroodverlichting bij slechte verlichting
    • mogelijkheid om op verzoek foto's te maken
    • beeldformaat: 640x480 pixels
  • ingebouwde temperatuursensor - meetbereik: -10°C ÷ +55°C
  • led indicator
  • bewaking van bewegingsdetectiesysteem
  • werking in de 868 MHz frequentieband
  • AES gecodeerde tweeweg radiocommunicatiezendkanaaldiversiteit - 4 kanalen voor automatische selectie van het kanaal dat zenden mogelijk maakt zonder interferentie met andere signalen
  • extra zendkanaal in de 868 MHz frequentieband voor het verzenden van foto's
  • programmering van instellingen op afstand
  • firmware-update op afstand
  • controle van de batterijstatus
  • sabotagebeveiliging tegen openen van de behuizing en verwijderen van het montageoppervlak
  • conform EN 50131 Grade 2
  • inclusief verstelbare beugel voor wand- of plafondmontage
  • montagetape inbegrepen

AXD-200-Lite Opening Detector

  • Werking in de 868 MHz-frequentieband
  • AES-versleutelde tweerichtingsradiocommunicatie
  • Kanaaldiversiteit bij transmissie – 4 kanalen voor automatische selectie van het kanaal dat transmissie zonder storingen met andere signalen mogelijk maakt
  • Programmeren van instellingen op afstand
  • Firmware-update op afstand
  • Controle van de batterijstatus
  • Led indicator
  • Sabotagebeveiliging tegen openen van de behuizing en verwijdering van het montageoppervlak
  • Voldoet aan de eisen van EN 50131 Grade 2
  • Inclusief magneet voor opbouw montage en magneet voor inbouwmontage
  • Bevestigingstape meegeleverd
  • Optie om buiten te werken – vereist OPX-1 waterdichte behuizing en een magneet in de OPXM-1 waterdichte behuizing

APT-210 Smart Keyfob

  • 5 knoppen - 5 programmeerbare functies
  • 3 LED indicators
  • ingebouwde sounder
  • werking in de 868 MHz frequentieband
  • AES gecodeerde tweeweg radiocommunicatie
  • zendkanaaldiversiteit - 4 kanalen voor automatische selectie van het kanaal dat transmissie mogelijk maakt zonder interferentie met andere signalen
  • programmering van instellingen op afstand
  • firmware-update op afstand
  • controle van de batterijstatus
  • spatwaterdichte behuizing - IPX4 bescherming tegen binnendringen
