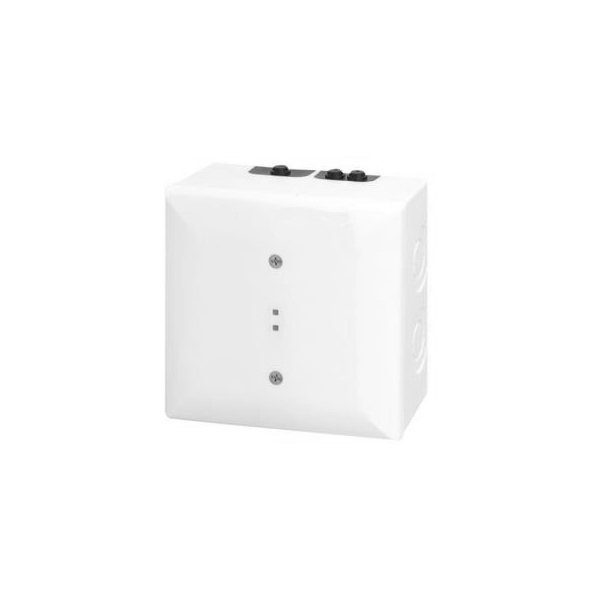

Bosch FLM-420-RHV-S I/O module 230VAC 10A opbouw
Bosch FLM-420-RHV-S I/O module 230VAC 10A
| Artikelnr: | 860716 |
| Eenheid: | 1 |
De FLM-420-RHV relaisinterfacemodules netspanning worden gebruikt om de activering van externe elementen te regelen, bijv. rookkleppen of ventilatoren. De draaischakelaars kunnen zowel worden gebruikt voor het selecteren van de relais- (RLHV) of de ventilatorregelingsfunctie (FAN) als voor het instellen van het adres van de interfacemodule. Geïntegreerde isolatoren zorgen voor het behoud van functies in geval van kortsluiting of draadbreuk in de LSN lus. Er zal dan een storingsindicatie verzonden worden naar de brandmeldcentrale. De voeding wordt geleverd via de LSN-lus.
Raadpleeg voor alle details de Datasheet onder Documenten/Folders in de Download-tab.
| Ingangsspanning: | 15 VDC tot 33 VDC (min...max) |
| Max. stroomverbruik: | 17,15 mA |
| Max. contactbelasting: |
|
| Max. contactdender-periode van NC-contact: | 9 ms |
| Terugkoppelstroom: | 1 mA (afsluitweerstand R=3,9 kΩ) |
| Terugkoppelspanning: | Max. 30 VDC |
| Zekeringen (F1, F2): | 10 A / 250 V |
| Bedienings-/displayelementen: | 2 LED's (1 x rood, 1 x groen) |
| Functieselectie en adresinstelling: |
|
| Aansluitingen: | 12 schroefklemmen |
| Materiaal behuizing: |
ABS/PC-Composiet |
| Kleur van behuizing: |
Signaalwit, RAL 9003 |
| Afmetingen: |
126 x 126 x 71 mm |
| Gewicht: |
390 g |
| Toegestane bedrijfstemperatuur: | -20°C tot +50°C |
| Toegestane opslagtemperatuur: | -25°C tot +85°C |
| Toegestane relatieve vochtigheid: | < 96% |
| Veiligheidsklasse conform IEC 60950: | Klasse II-apparatuur |
| Beschermingsklasse conform: |
IP 54 |
- Twee wisselcontactrelais voor externe activering
- Draaischakelaars voor automatische of handmatige adresinstelling en functieselectie
- Werkt met Local Security Network (LSN) in klassieke of verbeterde modus
- Geïntegreerde isolatoren om functieverlies bij kortsluiting of draadbreuk te voorkomen
- Voeding geleverd via de LSN-lus.
- Led indicatoren om de relaisstatus weer te geven (rood en groen)
