Artikelnr:859801
Eenheid:1



De PRA-LIM Lijnisolatormodule is een essentieel onderdeel van het Praesensa audiosysteem van Bosch. Deze module detecteert en isoleert storingen in luidsprekerlijnen, waardoor de audioweergave in de rest van het systeem behouden blijft. Het apparaat maakt gebruik van lusbekabeling, wat de behoefte aan complexe functiebehoudende bedrading vermindert en tegelijkertijd de betrouwbaarheid verhoogt. Door storingen zoals kortsluitingen en open lijnen te identificeren en te isoleren, wordt de beschikbaarheid van het systeem gemaximaliseerd. De module is eenvoudig te installeren met WAGO-drukklemmen en voldoet aan strenge veiligheids- en prestatie-eisen volgens de EN 54-16- en EN 54-17-normen. Deze lijnisolator is ideaal voor toepassingen in kantoorgebouwen, hotels en andere bedrijfsomgevingen waar continuïteit van nood- en omroepcommunicatie essentieel is

Raadpleeg voor alle details de Datasheet onder Documenten/Folders in de Download-tab.

Voedingsspanning: 19 - 30 VDC (nominaal 30 VDC, gevoed via lus van LDB)
Stroomverbruik:
  • Inactieve stroom: 100 µA continu
  • Max. stroomverbruik: 20 mW
Lus-aansluiting:
  • DC 30 V, max. continu 130 mA
  • AC-spanning: Max. 100 VRMS / 300 VPP
  • AC-stroom: Max. 8 A
  • AC-frequentiebereik: 40 Hz - 20 kHz (-3 dB)
Maximale AC-belasting: 50 W
Verbindingen: 3-polige 5 mm WAGO-insteekklemmen (L+, L-, GND)
Bekabeling: 2-draads, max. 2,5 mm², max. luslengte 1 km
Behuizing: Kunststof (ABS/PC-V0) met transparant deksel (PC-V0)
Kleur: Grijs
Afmetingen (B x H x D): 110 mm x 130 mm x 55 mm
Gewicht: 150 g
Toegestane bedrijfstemperatuur: -25°C tot +55°C
Toegestane opslagtemperatuur: -20°C tot +70°C
Toegestane relatieve vochtigheid: 15% - 93% (niet-condenserend)
Beschermingsklasse: IP33
Maximale totale lusbelasting: 800 W
Maximaal aantal FIM's per lus: 200
Storingsdetectie:
  • Kortsluitdetectie: < 90 Ω (L+ naar L-)
  • Open lijn detectie: > 360 kΩ (alleen T-aftakking met EOL-bewaking)
Storingshersteltijd:
  • Kortsluiting op de lus: < 4 s
  • Herstel van andere storingen: 0 s (geen audio-onderbreking)
Certificeringen:
  • EN 54-16
  • EN 54-17
  • EN 62368-1
  • EN 62479
  • Detecteert en isoleert storingen in luidsprekerlijnen, zoals kortsluitingen of open verbindingen.
  • Onderdeel van het Praesensa ontruimingssysteem van Bosch
  • Voldoet aan EN 54-16 en EN 54-17
  • Gevoed via de luidsprekerlus
image/jpeg
89 KB
versie
update
type
grootte

Afbeelding

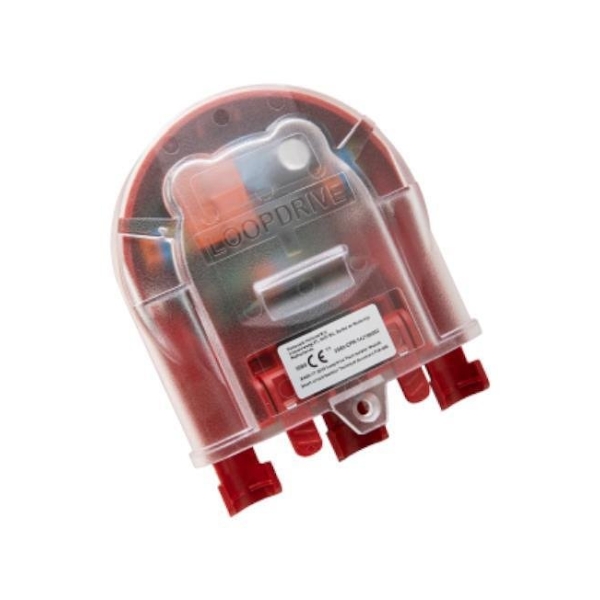

Product afbeelding (600 x 600 pixels)
