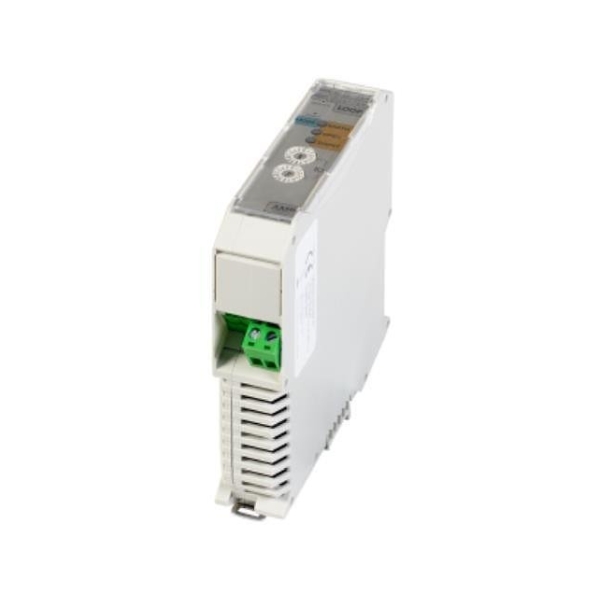

Bosch PRA-LID Lijnisolatorstation

Bosch PRA-LID Lijnisolatorstation
Artikelnr:859802
Eenheid:1
Terug



De PRA-LID Lijnisolatorstation is een onderdeel van het isolatiesysteem voor luidsprekerlijnen binnen het PRAESENSA gesproken woordontruimingssysteem. Dit component is ontworpen om de continuïteit van de audioweergave te waarborgen, zelfs bij storingen in de luidsprekerlijnen. Door gebruik te maken van een lusbekabelingsmethode wordt de noodzaak voor dure functiebehoudende bekabeling aanzienlijk verminderd.

Het lijnisolatorstation fungeert als een centrale schakel tussen het Praesensa systeem en de aangesloten lijnisolatormodules, waarvan het er tot 200 kan aansturen. Dit maakt het mogelijk om individuele secties van een luidsprekerlijn te isoleren in geval van storingen, zodat de rest van het systeem operationeel blijft. Het apparaat is compact, eenvoudig te monteren op een DIN-rail en voldoet aan de Europese norm EN 54-16.

Raadpleeg voor alle details de Datasheet onder Documenten/Folders in de Download-tab.

Voedingsspanning: 18 - 50 VDC
Stroomverbruik:
  • Inschakelstroom: 1,44 W
  • Stroomverbruik LDB alleen: 1,9 W
  • Stroomverbruik LDB vollast (plus 200 x FIM): 2,4 W
Lus-aansluiting:
  • DC-spanning: 30 V, max. continu 130 mA
  • AC-spanning: Max. 100 VRMS / 300 VPP
  • AC-stroom: Max. 8 A
  • AC-frequentiebereik: 40 Hz - 20 kHz (-3 dB)
Totale harmonische vervorming (THD): Max. 10% (conform EN 54-16)
Verbindingen: DIN-railconnector 5-punten, 3,5 mm schroefklemmenblok
Bekabeling: 2-draads, max. 2,5 mm², max. luslengte 1000 m
Behuizing: Bopla Combinorm-Connect, DIN-railversie
Beschermingsgraad: IP30
Afmetingen (B x H x D): 17,5 mm x 114,5 mm x 99 mm
Gewicht: 200 g
Toegestane bedrijfstemperatuur: -5°C tot +40°C
Toegestane opslagtemperatuur: -20°C tot +70°C
Toegestane relatieve vochtigheid: 15% - 93% (niet-condenserend)
Maximale totale lusbelasting: 800 W
Maximaal aantal FIM's per lus: 200
Storingsdetectie:
  • Kortsluitdetectie: < 90 Ω (L+ naar L-)
  • Open lijn detectie: > 1,8 kΩ (PRI naar SEC; AMP+ naar AMP-)
  • Aardlekdetectie: < 30 kΩ (L+/L- of AMP+/AMP- naar GND)
Storingshersteltijd:
  • Kortsluiting op de lus: < 4 s
  • Herstel van andere storingen: 0 s (geen audio-onderbreking)
Certificeringen:
  • EN 54-16
  • EN 62368-1
  • EN 62479
  • EN 50130-4
  • EN 55035
  • EN 61000-6-3
  • EN 61000-6-4
  • EN 55032
  • EN IEC 63000
  • Dient als een centraal station voor de aansturing van maximaal 200 lijnisolatormodules binnen het Praesensa ontruimingssysteem.
  • Verzekert de continuïteit van audioweergave door storingen in luidsprekerlijnen op te sporen en te isoleren, zonder dat de volledige lijn uitvalt.
  • Past de kostenefficiënte methode van lusbekabeling toe, waardoor dure functiebehoudende bekabeling grotendeels overbodig wordt.
  • Compact ontwerp, geschikt voor snelle montage op een DIN-rail
  • Voldoet aan de EN 54-16 norm voor spraakalarmsystemen
