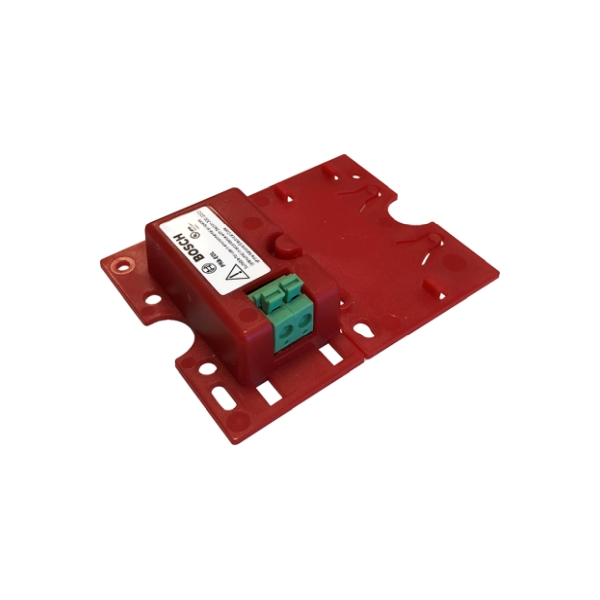

Bosch PRA-EOL End-of-line apparaat
Bosch PRA-EOL End-of-line apparaat
| Artikelnr: | 859811 |
| Eenheid: | 1 |
Het PRA-EOL End-of-line apparaat van Bosch is ontworpen om de betrouwbaarheid van luidsprekerlijnen in omroep- en ontruimingssystemen te waarborgen. Dit compacte apparaat wordt aangesloten aan het einde van een luidsprekerlijn en monitort continu de integriteit van de verbinding zonder dat extra bekabeling nodig is.
Door middel van een onhoorbare piloottoon communiceert het apparaat rechtstreeks met het versterkerkanaal, wat zorgt voor een nauwkeurige detectie van storingen, zoals lijnonderbrekingen of kortsluitingen. Dankzij het flexibele ontwerp kan het apparaat eenvoudig worden gemonteerd in verschillende Bosch-luidsprekers of in standaard aansluitdozen, waardoor installatie eenvoudig is.
Raadpleeg voor alle details de Datasheet onder Documenten/Folders in de Download-tab.
| Frequentie piloottoon (kHz) | 25.50 kHz |
| Niveau piloottoon (V) | 1,5 V ? 3 V |
| Maximaal ingangsvermogen | 100 mW |
| Maximale ingangsspanning (V) | 100 V |
| Bewaking | End-of-line |
| Storingsdetectie | Lijn kortgesloten; lijn onderbroken |
| Storingsrapportage | Via versterker |
| Type connector | 2-pole spring terminal |
| Kabeldikte (mm²) | 0.13 mm² / 2,0 mm² |
| Kabeldikte (AWG) | 26 AWG / 14 AWG |
| Kabellengte (m) (maximum) | 1,000 m |
| Maximale kabelcapaciteit (nF) | 80 nF |
| Bedrijfstemperatuur (°C) | -25 °C – 50 °C |
| Opslagtemperatuur (°C) | -30 °C – 70 °C |
| Relatieve luchtvochtigheid in bedrijf, niet-condenserend (%) | 5% – 95% |
| Luchtdruk (hPa) | 560 hPa – 1,070 hPa |
| Bedrijfshoogte (m) | -500 m / 5000 m |
| Afmetingen (H x B x D) (mm) kaartvorm | 60 x 78 x 16 mm |
| Afmetingen (H x B x D) (mm), kastvorm | 60 x 45 x 18 mm |
| IP-classificatie | IP30 |
| Materiaal | Kunststof |
| Kleurcode | RAL 3000 Vuurrood |
| Gewicht (g) | 25 g |
- Compact apparaat voor end-of-line bewaking van luidsprekers
- Betrouwbare oplossing voor (lange) luidsprekerlijnen
- Storingsdetectie in versterker zonder extra bekabeling
- Flexibele montageopties
