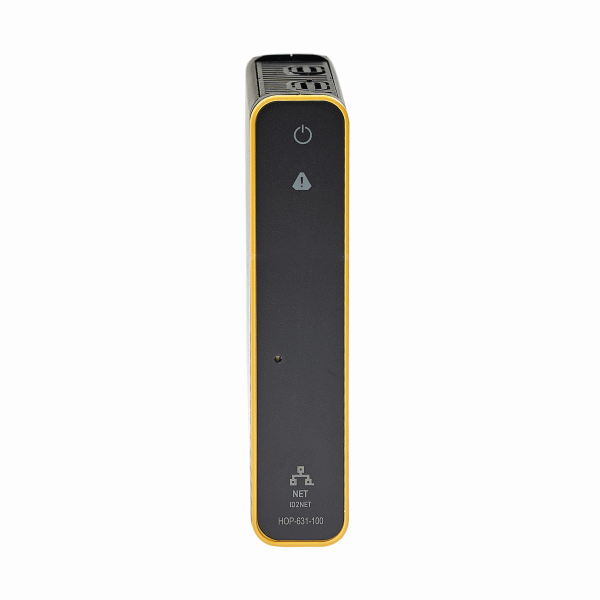

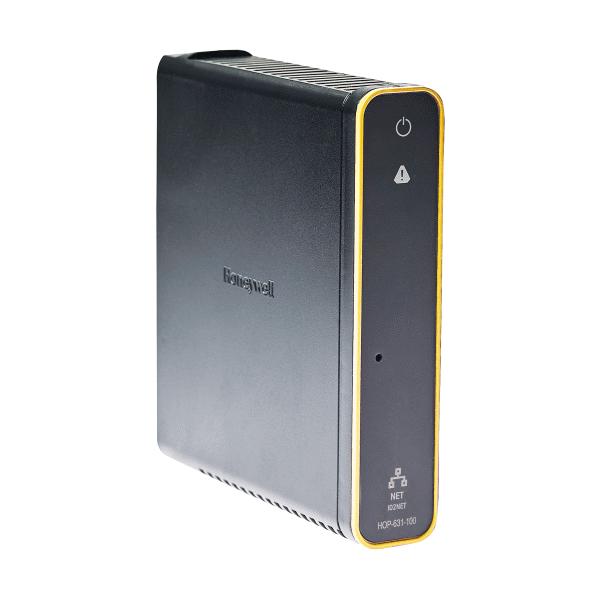

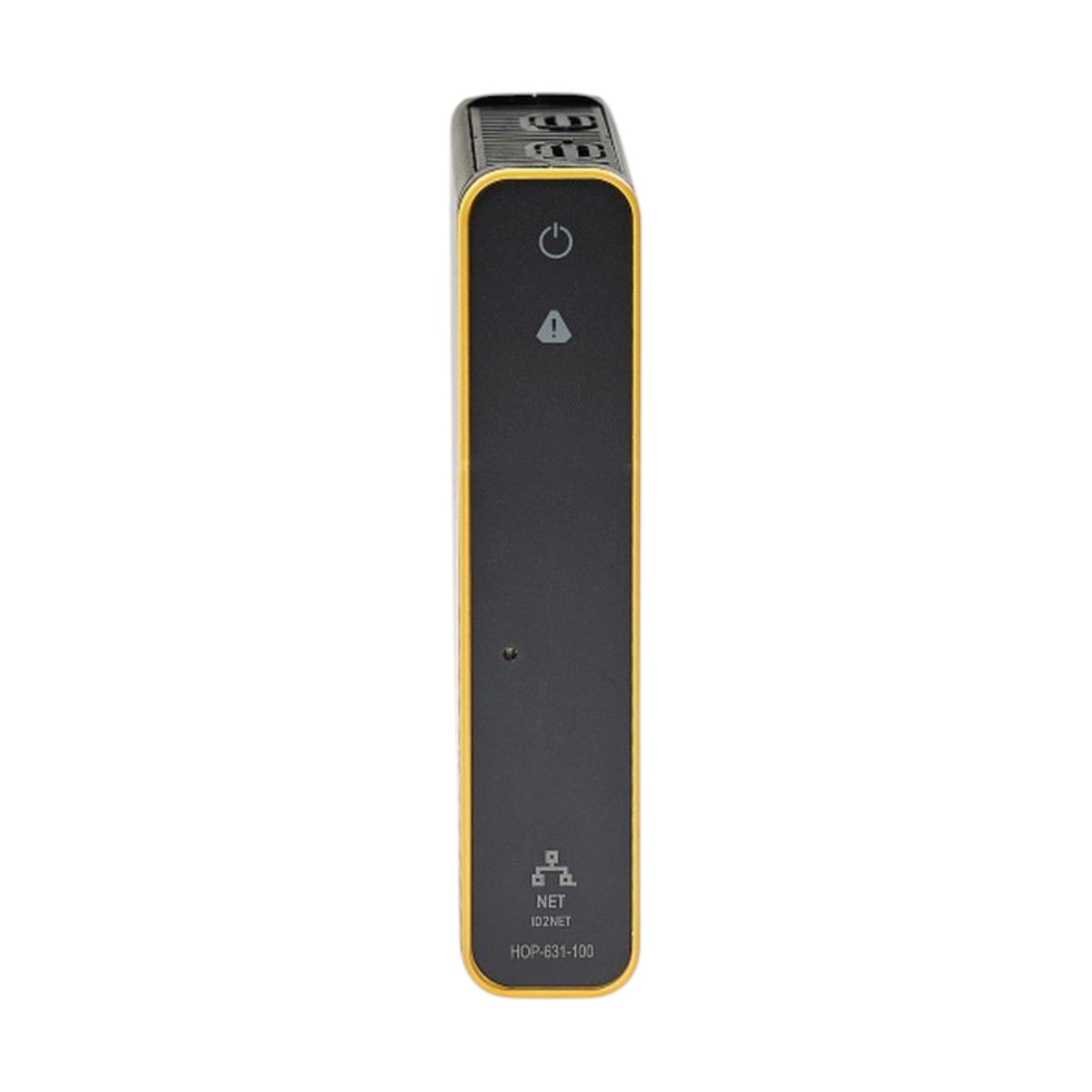

Notifier Inspire ID2Net netwerk module

Notifier Inspire ID2Net netwerk module
Artikelnr:875003
Eenheid:
Terug




De ID²Net Network Module (HOP-631-100) is ontworpen om een betrouwbare en geïsoleerde RS485-verbinding te bieden voor een kopergebaseerd netwerk van Notifier INSPIRE-panelen. Deze module maakt het mogelijk om eenvoudig over te schakelen naar optische glasvezelverbindingen met behulp van optionele plug-in adapters, waardoor een flexibele netwerkconfiguratie ontstaat waarin zowel RS485- als optische glasvezelverbindingen gecombineerd kunnen worden.



Raadpleeg voor alle details de Datasheet onder Documenten/Folders in de Download-tab.

Modulekleur Geel
Afmetingen H-130 mm x W-28 mm x D-117 mm
Aansluitingen
  • Twee geïsoleerde RS-485 poorten (standaard)
  • Koperverbinding naar terminalblokken
  • Optionele plug-in adapters voor conversie naar optische vezel
  • Elke combinatie van RS-485 en optische vezel is mogelijk
Labeling 40-tekens softwarelabel voor weergave op het paneel HMI
Indicatoren
  • Groene LED: Aan - Voeding ingeschakeld, Uit - Voeding uitgeschakeld, Knipperend - Registratie, initialisatie of upgrade actief
  • Gele LED: Aan - Algemene fout op de module, Uit - Geen fout
Kabelspecificaties
  • Goedkeuringslijsten beschikbaar voor koper- en vezelkabels voor ID²Net netwerkloops
  • Gele kleurcodering voor gemakkelijke identificatie
  • Twee geïsoleerde RS-485 poorten
  • Optionele plug-in adapters voor conversie naar optische vezel
  • Elke combinatie van RS-485 en optische vezel is mogelijk
