BE WAVE Keypad kit; Smart HUB Plus, APD-200, AXD-200-Lite, APT-210, AKP-200-B
BE WAVE Keypad kit, HUB Plus/ APD200/AXD200L/APT210/AKP200B
| Artikelnr: | 100635 |
| Eenheid: | 1 |
De Smart HUB is het hart van het BE WAVE systeem. Het is een klein apparaat met zeer krachtige mogelijkheden. De slanke behuizing bevat technologie die een groot aantal interessante en handige functies mogelijk maakt, zowel op het gebied van automatisering als beveiliging.
Het systeem wordt geconfigureerd en bediend met de BE WAVE app met een zeer intuïtieve interface. Hierdoor is het eenvoudig om mee te werken, zelfs voor gebruikers die normaal gesproken niet bekend zijn met de nieuwste technologie. Vanaf de allereerste verbinding met de Smart HUB leidt de app u door de stappen van het toevoegen en programmeren van individuele apparaten. Alles gaat snel, soepel en gemakkelijker dan u zou verwachten!
De Smart HUB beheert de werking van alle apparaten in de BE WAVE familie. U kunt tot 128 apparaten in één systeem aansluiten. Het belangrijkste is dat de communicatie draadloos verloopt - kabels zijn dus volledig overbodig. De draadloze systeemcontroller die is ingebouwd in de Smart HUB maakt gebruik van de ABAX 2 technologie, die wereldwijd bekend is en al vele jaren wordt gewaardeerd door beveiligingsprofessionals. De belangrijkste sterke punten zijn de veiligheid en betrouwbaarheid van de communicatie, het grote bereik en de geavanceerde energiebeheermechanismen, waardoor sommige apparaten tot een paar jaar op één batterij kunnen werken.
De controller heeft een ingebouwde Ethernet (LAN) poort en Wi-Fi.

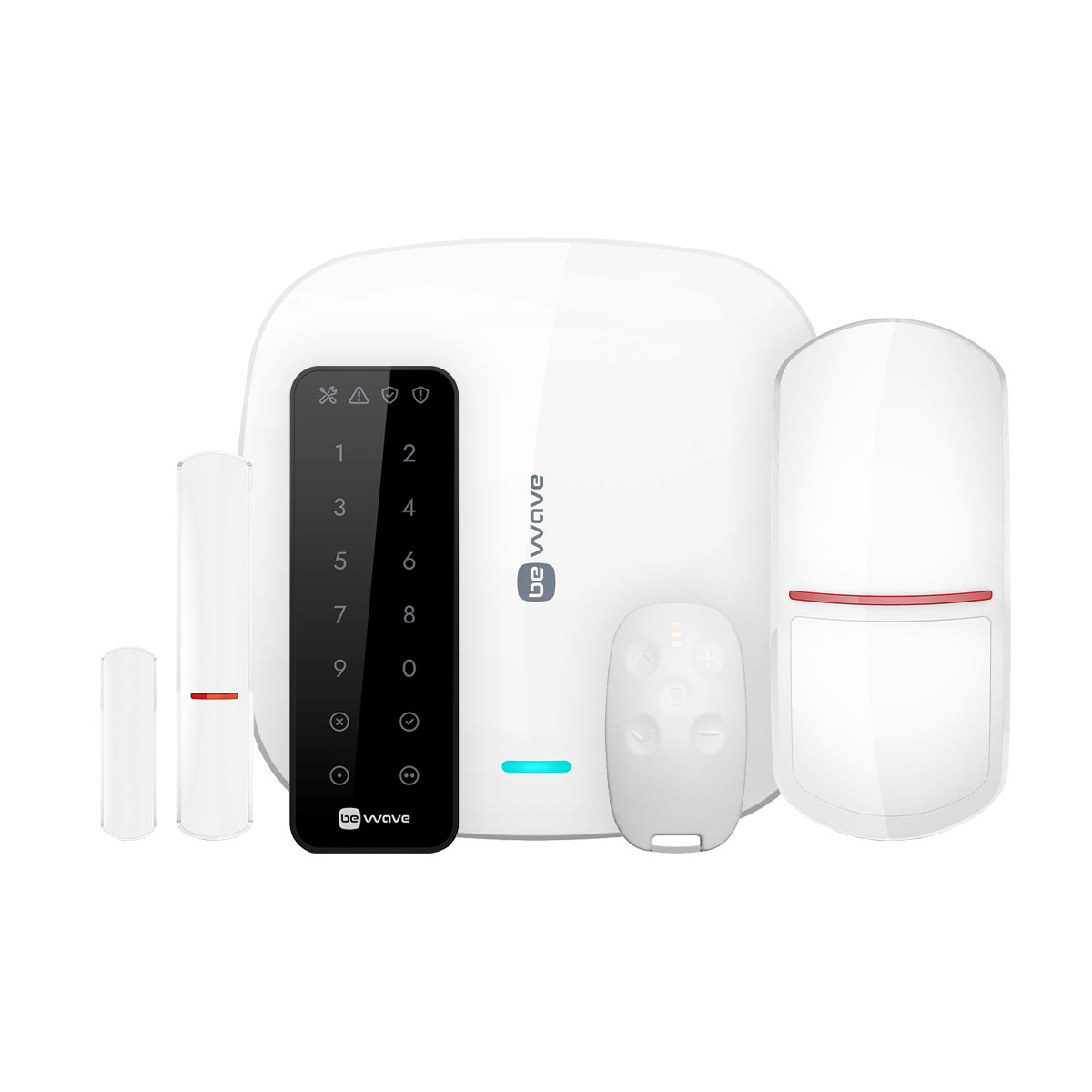

Levering:
- BE WAVE HUB
- APD-200 Motion Detector
- AXD-200-Lite Opening Detector
- APT-210 Smart Keyfob
- AKP-200-B Smart Keypad
Raadpleeg voor alle details de Datasheet onder Documenten/Folders in de Download-tab.
BE WAVE HUB
|
Frequentieband |
868.0 MHz ÷ 868.6 MHz |
| Voedingsspanning | 230 V AC, 50-60 Hz |
| Oplaadbare batterij | 3.6 V / 3200 mAh |
| Standby-verbruik | 1,82 W |
| Maximaal opgenomen vermogen | 2,65 W |
| Stand-by stroomverbruik van batterij | 252 mA |
| laadstroom batterij | 250 mA |
| Laag accuspanningsdrempel | 3.2 V |
| Uitschakelspanning batterij | 2.8 V |
| Bedrijfstemperatuur batterij | |
| - ontladen | -10°C ÷ +60°C |
| - opladen | 0°C ÷ +45°C |
| Ondersteunde geheugenkaarten | microSD, micro SDHC |
| Voldoet aan de normen | EN 50130-4, EN 50130-5, EN 50131-1, EN 50131-3, EN 50131-5-3 |
| Milieuklasse volgens EN 50130-5 | II |
| Bedrijfstemperatuurbereik | -10°C ÷ +55°C |
| Maximale luchtvochtigheid | 93% ± 3% |
| Afmetingen | 158 x 158 x 30 mm |
| Gewicht | 406 g |
APD-200 Motion Detector
| Draadloos communicatiebereik (in open veld): | ACU-100 tot 500 m |
| ACU-120 tot 500 m | |
| ACU-220 tot 2000 m | |
| ACU-250 tot 500 m | |
| ACU-270 tot 500 m | |
| ACU-280 tot 1600 m | |
| Detectiebereik: | 15 m x 24 m, 90 ° |
| Detectiesnelheid: | 0.3 ... 3 m / s |
| Aanbevolen installatiehoogte: | 2 ... 2.4 m |
| Opstarttijd: | 35 sec |
| Batterij: | CR123A 3V |
| Batterij levensduur (standaard werkingsmode): | tot 2 jaar |
| Stand-by verbruik: | 70 µA |
| Max. verbruik: | 12 mA |
| Werking frequentieband: | 868,0 ÷ 868,6 MHz |
| Nauwkeurigheid temperatuurmeting: | ± 1 °C |
| Bedrijfstemperatuur: | -10° - +55°C |
| Max. luchtvochtigheid: | 93±3% |
| Milieuklasse conform de EN50130-5: | II |
| Afmetingen: | 62 x 137 x 42 mm |
| Gewicht: | 132 g |
| Nageleefde normen: | EN50131-1, EN50130-4, EN50130-5 |
| Security Grade conform EN 50131: | Grade 2 (direct op de muur) |
| Gecertificeerd: | ja |
AXD-200-Lite Opening Detector
| Bedrijfsfrequentieband | 868,0 MHz ÷ 868,6 MHz |
| Bereik van radiocommunicatie (in open ruimte) | tot 1300 m |
| Batterij | CR123A 3 V |
| Verwachte batterijlevensduur | tot 3 jaar |
| Stroomverbruik in stand-by | 48 μA |
| Stroomverbruik in stand-by (in ECO-modus) | 16 μA |
| Drempelwaarde lage batterijspanning | 2,75 V |
| Voldoet aan normen | EN 50130-4, EN 50130-5, EN 50131-1, EN 50131-2-6, EN 50131-5-3 |
| Beveiligingsklasse volgens EN 50131-2-6 | Grade 2 |
| Milieuklasse volgens EN 50130-5 | Klasse II |
| Bedrijfstemperatuurbereik | -10°C ÷ +55°C |
| Maximale luchtvochtigheid | 93±3% |
| Afmetingen behuizing | 20 x 102 x 23 mm |
| Afmetingen magneet voor opbouwmontage | 15 x 52 x 6 mm |
| Afmetingen afstandhouder voor opbouw magneet | 15 x 52 x 6 mm |
| Afmetingen behuizing magneet voor inbouwmontage | ø10 x 28 mm |
| Gewicht | 59 g |
| Maximale opening: | |
| Opbouw magneet | 20 mm |
| Inbouw magneet | 18 mm |
| M1 (NC) ingangsgevoeligheid | 240 ms |
APT-210 Smart Keyfob
| Frequentieband | 868.0 MHz ÷ 868.6 MHz |
| Batterij | CR 2032 3 V |
| Laag accuspanningsdrempel | 2,6 V |
| Milieuklasse volgens EN 50130-5 | II |
| Bedrijfstemperatuurbereik | -10°C ÷ +55°C |
| Maximale luchtvochtigheid | 93±3% |
| Afmetingen | 37 x 66 x 14 mm |
| Gewicht | 25 g |
AKP-200 Smart Keypad
| Frequentieband | 868.0 MHz – 868.6 MHz |
| Draadloos bereik (open veld) | tot 1100 m |
| Voeding | 2x LR6 AA 1.5 V batterijen of APS-055 voeding (5-12V DC) |
| Stroomverbruik standby (batterij) | 155 µA |
| Stroomverbruik standby (ECO-modus) | 102 µA |
| Stroomverbruik standby (APS-055) | 27 mA |
| Maximaal stroomverbruik (APS-055) | 50 mA |
| Lage batterijspanning | 2.45 V |
| Bedrijfstemperatuur | -10°C tot +55°C |
| Maximale luchtvochtigheid | 93 ±3% |
| Afmetingen | 45 x 128 x 21 mm |
| Gewicht | 75 g |
BE WAVE HUB
- ondersteunt tot 128 BE WAVE draadloze detectoren
- werking in de 868 MHz-frequentieband
- AES gecodeerde tweeweg radiocommunicatie
- transmissiekanaal diversiteit – 4 kanalen met automatische selectie van het beste transmissiekanaal, zonder te interfereren met andere signalen
- extra transmissiekanaal om beelden te ontvangen van de bewegingsdetector met camera
- mogelijkheid om apparaten toe te wijzen aan 50 kamers
- tot 50 gebruikers
- BE WAVE mobiele app om het systeem te beheren
- communicatie via het lokale netwerk of het maken van een verbinding via internet met behulp van de SATEL-server
- systeemprogrammering
- systeembesturing
- systeemdiagnose
- geldig voor installatie op maximaal 5 verschillende mobiele apparaten van de gebruiker
- mogelijkheid om het systeem volledig of gedeeltelijk te activeren
- tot 50 scènes en routines:
- scènes voor betere controle
- routines voor geautomatiseerde systeembediening
- 8000 gebeurtenislogboekvermeldingen
- gebeurtenismeldingen
- push
- rapportage
- gebeurtenis rapportage naar twee meldkamers
- ondersteuning voor Contact ID, SIA en SIA IP-communicatieformaten
- gegevensoverdracht via Ethernet
- mogelijkheid om firmware van de controller en de apparaten in het systeem bij te werken
- ingebouwde Ethernet-poort (LAN)
- ingebouwde Wi-Fi
- werkend in de 2,4 en 5 GHz banden
- IEEE 80.11 b/g/n (2,4 GHz) / IEEE 802.11 a/n (5 GHz) standaarden
- led indicator
- 230 V AC
- back-up batterij
- batterij oplaadcircuit
- accu status controle en accu laag ontkoppelingssysteem.
- bescherming tegen openen van de behuizing en verwijderen van het montageoppervlak
- conform EN 50131 Grade 2
APD-200 Motion Detector
- certificaat conform de EN 50131 eisen voor Grade 2
- dubbel pyro-element (passief infrarood detector)
- state-of-the-art lens met unieke bundelverdeling
- detectiegebied 15 m x 24 m, hoek 90°
- optionele lensvervanging met de gordijn lens (CT-CL) of longbeam lens (LR-CL)
- geavanceerde digitale signaalverwerking
- dynamische temperatuurcompensatie
- kruipzone controle (aan/uit)
- draadloze configuratie en firmware update
- geschikt voor:
- ABAX 2 RF controllers (ACU-220 en ACU-280) en ARU-200 signaal repeater
- ABAX RF controllers (ACU-100, ACU-250, ACU-120 en ACU-270), INTEGRA 128-WRL alarmsysteem en ARU-100 signaal repeater
- draadloos bereik in open veld:
- in ABAX 2: tot 2000 m (met ACU-220) / tot 1600 m (met ACU-280)
- in ABAX: tot 500 m
- ingebouwde temperatuursensor (temperatuurmeting van -10°C tot + 55°C)
- led indicatie voor activeringen in de test mode
- laag energieverbruik en controle van de batterijstatus
- "ECO" optie voor verlenging van de batterij levensduur (alleen met ABAX 2 RF controller)
- voeding: CR123A 3 V batterij
- verstelbare beugel voor wandmontage of plafondmontage inbegrepen
- sabotagebeveiliging tegen openen van de behuizing / verwijdering van het montage oppervlak
AXD-200-Lite Opening Detector
- Werking in de 868 MHz-frequentieband
- AES-versleutelde tweerichtingsradiocommunicatie
- Kanaaldiversiteit bij transmissie – 4 kanalen voor automatische selectie van het kanaal dat transmissie zonder storingen met andere signalen mogelijk maakt
- Programmeren van instellingen op afstand
- Firmware-update op afstand
- Controle van de batterijstatus
- Led indicator
- Sabotagebeveiliging tegen openen van de behuizing en verwijdering van het montageoppervlak
- Voldoet aan de eisen van EN 50131 Grade 2
- Inclusief magneet voor opbouw montage en magneet voor inbouwmontage
- Bevestigingstape meegeleverd
- Optie om buiten te werken – vereist OPX-1 waterdichte behuizing en een magneet in de OPXM-1 waterdichte behuizing
APT-210 Smart Keyfob
- 5 knoppen - 5 programmeerbare functies
- 3 LED indicators
- ingebouwde sounder
- werking in de 868 MHz frequentieband
- AES gecodeerde tweeweg radiocommunicatie
- zendkanaaldiversiteit - 4 kanalen voor automatische selectie van het kanaal dat transmissie mogelijk maakt zonder interferentie met andere signalen
- programmering van instellingen op afstand
- firmware-update op afstand
- controle van de batterijstatus
- spatwaterdichte behuizing - IPX4 bescherming tegen binnendringen
AKP-200-B Smart Keypad
- Draadloos bediendeel met touch-toetsen en witte achtergrondverlichting
- 2 functietoetsen – activeert tot 2 functies per toets
- 1 functie zonder inloggen
- 1 functie na inloggen
- 4 led-indicatoren en ingebouwde zoemer
- Voeding: twee AA 1,5 V batterijen (exclusief)
- Optie om een externe voedingsbron aan te sluiten, bijv. de APS-055 voeding in een nabijgelegen inbouwdoos
- Sabotagebeveiliging
- Verkrijgbaar in twee kleuren: zwart (B) en wit (W)
