S360 Antenne t.b.v. S360 box v3 LTE
S360 LTE antenne
| Artikelnr: | 963364 |
| Eenheid: |

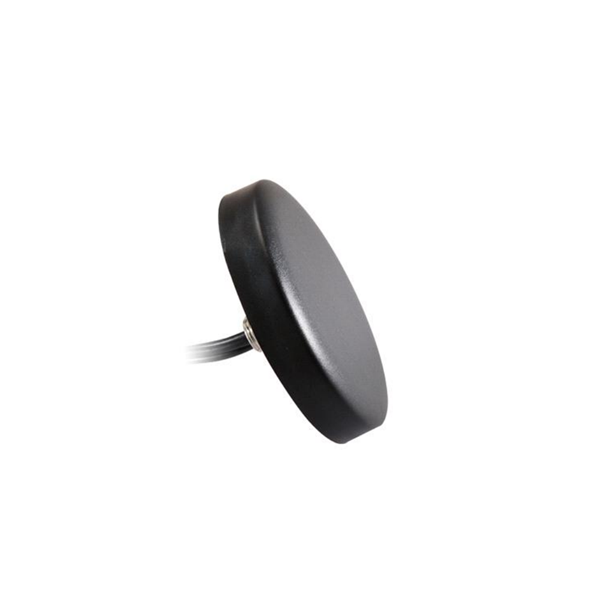

Compacte en robuuste GPS+LTE MIMO combinatieantenne met uitstekende prestaties voor zowel positionering als datacommunicatie. Deze antenne integreert een actieve GPS-antenne met twee LTE-antennes (MAIN & AUX) in één behuizing en is ontworpen voor betrouwbare werking onder zware omstandigheden. Dankzij de IP67-classificatie (exclusief kabeluitgang) en brede bedrijfstemperatuurbereik is deze antenne geschikt voor uitdagende omgevingen
Raadpleeg voor alle details de Datasheet onder Documenten/Folders in de Download-tab.
| Onderdeel | Specificaties |
|---|---|
| GPS Antenne | |
| Frequentiebereik | 1575.42 ±3MHz |
| Polarisatie | RHCP |
| Gain | 2dBic (Zenith) |
| V.S.W.R | < 1.5 |
| Impedantie | 50Ω |
| Versterking LNA | 28±2dB |
| Ruisgetal | <2dB |
| V.S.W.R (LNA) | <2.0 |
| Voedingsspanning | 3~5V DC |
| Stroomverbruik | <20mA |
| LTE Antenne MAIN | |
| Frequentiebereik | 698~960MHz / 1710~2690MHz |
| V.S.W.R | < 3.0 |
| Polarisatie | Lineair |
| Gain | 2.5dBi (Zenith) |
| Impedantie | 50Ω |
| LTE Antenne AUX | |
| Frequentiebereik | 698~960MHz / 1710~2690MHz |
| V.S.W.R | < 3.0 |
| Polarisatie | Lineair |
| Gain | 2.0dBi (Zenith) |
| Impedantie | 50Ω |
| Mechanisch | |
| Kabel | RG174 |
| Connector | SMA of anders |
| Materiaal | ABS |
| Montagemethode | Schroefbevestiging |
| Omgevingscondities | |
| Bedrijfstemperatuur | -40?~+85? |
| Relatieve luchtvochtigheid | Tot 95% |
| Beschermingsgraad | IP67 (exclusief kabeluitgang) |
| Vibratiebestendigheid | 10 tot 55Hz met 1.5mm amplitude, 2 uur |
| Milieuaspect | ROHS-conform |
- Combinatie van GPS en LTE MIMO
- Actieve GPS-antenne met LNA en laag ruisgetal
- Breed LTE-frequentiebereik: 698–960 MHz / 1710–2690 MHz
- IP67-bescherming (exclusief kabeluitgang)

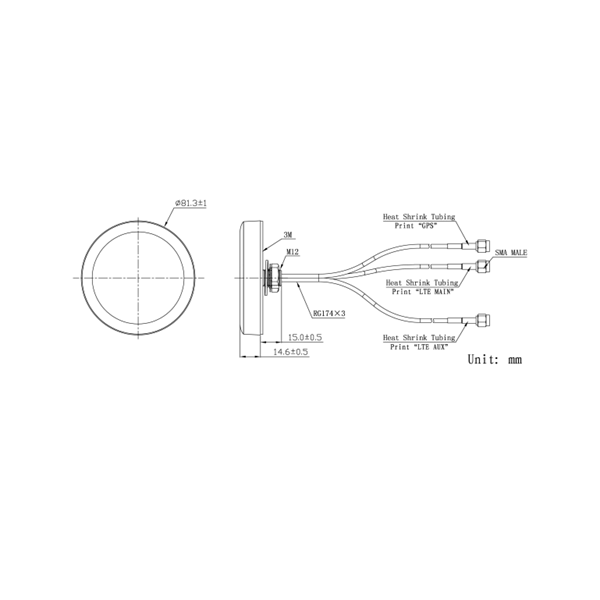

- Compact ontwerp Ø81,3 mm
- Montage met schroef voor stabiele bevestiging
- SMA-connectoren voor eenvoudige aansluiting
- Geschikt voor temperaturen van -40°C tot +85°C
