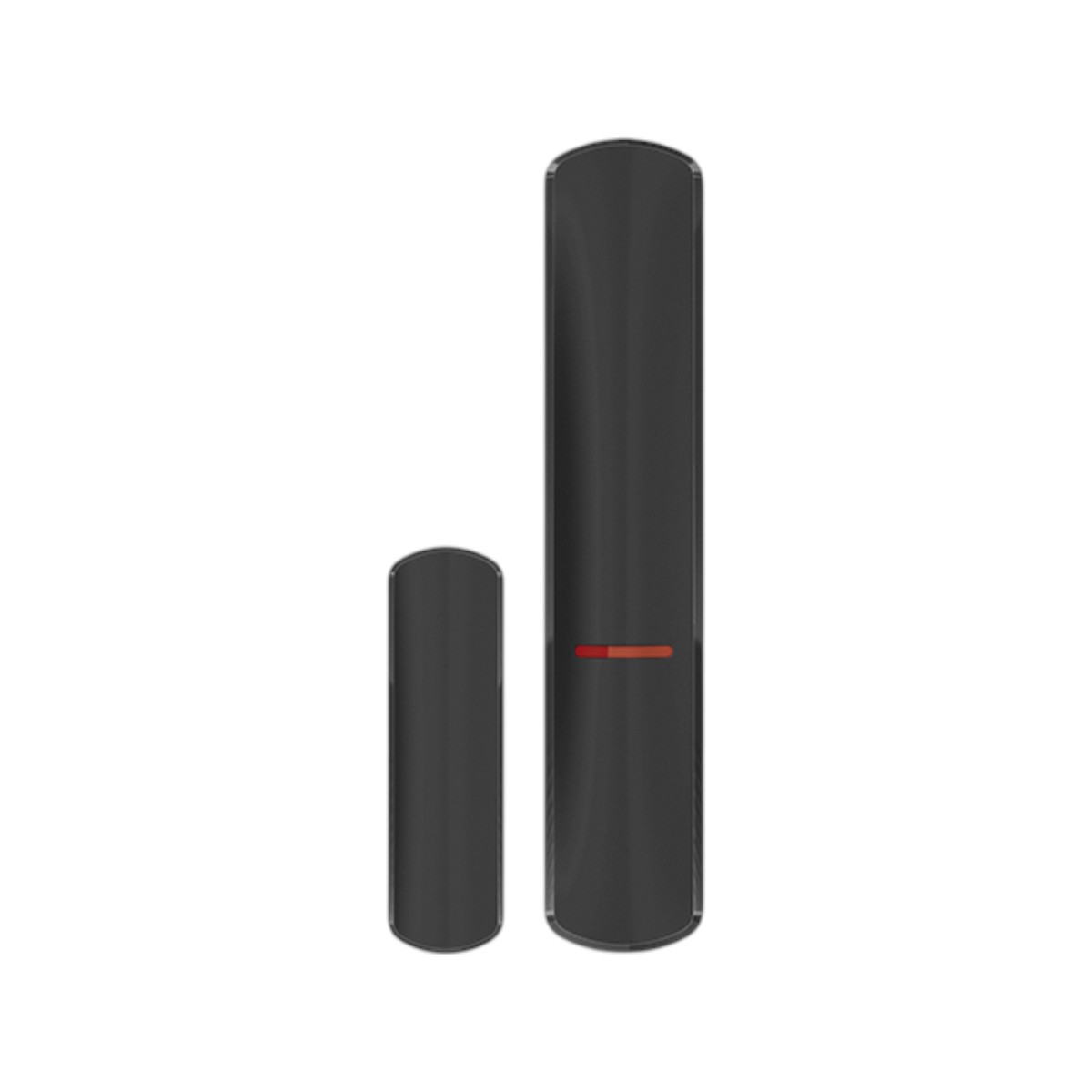

AXD-200 / Multipurpose Detector. Antraciet t.b.v. ABAX2 / BE WAVE
AXD-200/Multipurpose Detector Antraciet tbv ABAX2/BE WAVE
| Artikelnr: | 351323 |
| Eenheid: | 1 |
De AXD-200 is een multifunctioneel apparaat dat werkt als onderdeel van het ABAX 2/ABAX tweeweg draadloos systeem. Het voldoet aan de EN 50131 Grade 2 vereisten.
Het apparaat kan in een van de verschillende beschikbare modi worden ingesteld: als een magneetcontact, tweekanaals magneetcontact (met additionele ingang als een 2x NC bekabelde zone uitbreiding), magneetcontact met rolluik ingang (met additionele modus als een NC en rolluik bekabelde zone uitbreiding), tril en magneetcontact, verplaatsings-, temperatuur- of waterdetector.
De werkingsmodus kan gewijzigd worden door:
- op de detectorbehuizing te tikken en moet wordt uitgevoerd voordat het apparaat in de controller wordt geregistreerd
- de werkingsmodus te kiezen tijdens de registratie van het apparaat in DLOADX of ABAX 2 Soft
De AXD-200 wordt gekenmerkt door een laag energieverbruik. Deze wordt gevoed door een CR123A 3 V lithiumbatterij, welke voortdurend wordt gecontroleerd. Met de "ECO" optie (alleen beschikbaar in ABAX 2) kunt u de werktijd tot vier keer verlengen, zonder de batterijen te hoeven vervangen.
De ingebouwde led maakt het eenvoudiger om het apparaat in de testmodus te controleren en geeft ook de opeenvolgende fasen van het selectieproces van het detectortype aan. De configuratie en firmware update wordt draadloos uitgevoerd. Draadloze communicatie in het ABAX 2 systeem is AES gecodeerd.
Het product is voorzien van sabotagebeveiliging tegen openen van de behuizing en verwijdering van het montage oppervlak.
De AXD-200 kan ook buiten worden gebruikt, zelfs bij ongunstige weersomstandigheden. Deze dient dan in de OPX-1 IP65 behuizing geplaatst te worden. Wanneer de AXD-200 buiten wordt geïnstalleerd om te werken als magneetcontact dient gebruik gemaakt te worden van de OPXM-1 (magneet in IP65 behuizing).
De detector is verkrijgbaar in wit (AXD-200), bruin (AXD-200 BR) en antraciet (AXD-200 DG).
Raadpleeg voor alle details de Datasheet onder Documenten/Folders in de Download-tab.
| Draadloos communicatiebereik (in open veld): | ACU-100 tot 500 m |
| ACU-120 tot 500 m | |
| ACU-220 tot 2000 m | |
| ACU-250 tot 500 m | |
| ACU-270 tot 500 m | |
| ACU-280 tot 1200 m | |
| Tril detectiebereik: | tot 3 m (oppervlak afhankelijk) |
| Gevoeligheid NC ingang: | 240 ms |
| Batterij: | CR123A 3V |
| Batterij levensduur (standaard werkingsmode): | tot 2 jaar |
| Stand-by verbruik: | 20 µA |
| Max. verbruik: | 7 mA |
| Werking frequentieband: | 868,0 ÷ 868,6 MHz |
| Nauwkeurigheid temperatuurmeting: | ± 1 °C |
| Bedrijfstemperatuur: | -10° - +55°C |
| Max. luchtvochtigheid: | 93±3% |
| Milieuklasse conform de EN50130-5: | II |
| Afmetingen detector behuizing: | 20 x 102 x 23 mm |
| Afmetingen opbouwmagneet behuizing: | 15 x 52 x 6 mm |
| Afmetingen opbouw spacers behuizing: | 15 x 52 x 6 mm |
| Afmetingen inbouwmagneet behuizing: | ø10 x 28 mm |
| Max. afstand - opbouw magneetcontact: | 20 mm |
| Max. afstand - inbouw magneetcontact: | 18 mm |
| Gewicht: | 59 g |
| Nageleefde normen: | EN 50130-4, EN 50130-5, EN 50131-1, EN 50131-2-6, EN 50131-5-3 |
| Security Grade conform EN 50131: | Grade 2 |
| Gecertificeerd: | ja |
- voldoet aan de EN 50131 eisen voor Grade 2 (voor gebruik binnenshuis)
- optie om een van de beschikbare werkingsmodus van de detector te kiezen:
- magneetcontact
- tweekanaals magneetcontact (met additionele ingang als een 2x NC bekabelde zone uitbreiding – alleen ABAX 2)
- magneetcontact met rolluik ingang (met additionele modus als een NC en rolluik bekabelde zone uitbreiding – alleen ABAX 2)
- tril en magneetcontact
- verplaatsingsdetector
- temperatuur detector
- waterdetector
- geschikt voor:
- ABAX 2 systeemcontrollers (ACU-220 en ACU-280) en ARU-200 signaal repeater
- ABAX systeemcontrollers (ACU-120, ACU-270, ACU-250 en ACU-100 (min. versie 4.04)), INTEGRA 128-WRL alarmsysteem en ARU-100 signaal repeater - de vereiste versie van de apparaat firmware moet worden gecontroleerd in de beschrijving op de website
- draadloos bereik in open veld:
- in ABAX 2: tot 2000 m (met ACU-220) / tot 1200 m (met ACU-280)
- in ABAX: tot 500 m
- draadloze configuratie en firmware update
- ingebouwde temperatuursensor (temperatuurmeting van -10°C tot + 55°C)
- led voor activeringen in de test mode
- laag energieverbruik en controle van de batterijstatus
- "ECO" optie voor verlenging van de batterij levensduur (alleen ABAX 2)
- voeding: CR123A 3 V batterij
- sabotagebeveiliging tegen openen van de behuizing / verwijdering van het montage oppervlak
