Artikelnr:351111
Eenheid:1

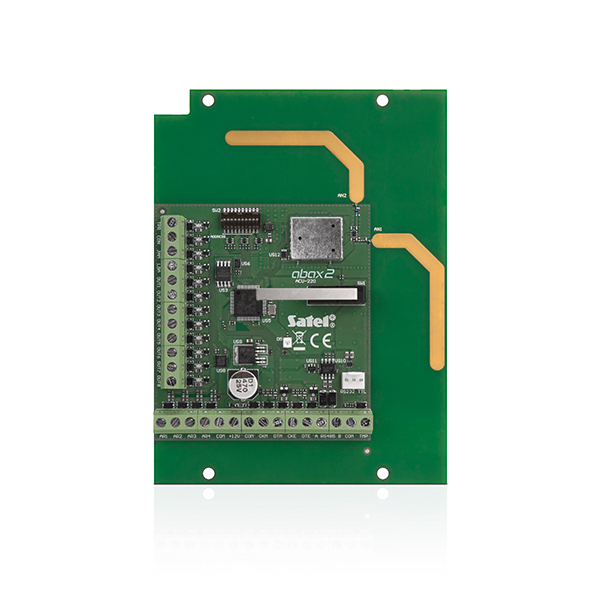

De ACU-220 maakt gebruik van de 868 MHz draadloze frequentieband, waarin 4 kanalen zijn toegewezen. Communicatie tussen de componenten van het ABAX 2 systeem is gecodeerd (AES-standaard) en bidirectioneel, waarbij alle transmissies worden bevestigd. De controller werkt samen met de INTEGRA, INTEGRA PlusVERSA en PERFECTA 64 M alarmsystemen (aangesloten op de communicatie bus), waardoor uitbreiding van het alarmsysteem mogelijk is met draadloze apparaten. Het kan ook werken met elk ander alarmsysteem, automatiseringscontroller (door gebruik te maken van de programmeerbare zones en uitgangen van de module), of standalone werken.

De ACU-220 voldoet aan de hoge eisen van de EN 50131 voor Grade 2.

Een voordeel van de controller is het uitstekende zendbereik dat tot 2000 m in de open veld kan zijn, afhankelijk van het apparaat dat met de controller werkt en hun bedrijfsomstandigheden. Dergelijke goede communicatieparameters worden verkregen dankzij het gebruik van een modern draadloos systeem en antennediversiteit. Afhankelijk van het ontvangen draadloze signaalniveau, selecteert de ACU-220 automatisch de optimale antenne die moet worden gebruikt om de transmissies te ontvangen.

De systeeminstellingen worden geconfigureerd in het ABAX 2 Soft programma en heeft ook uitgebreide diagnose mogelijkheden. Bij samenwerking met de INTEGRA, INTEGRA PlusVERSA of PERFECTA 64 M alarmsystemen, wordt ook het DLOADX of PERFECTA Soft programma of een bediendeel gebruikt voor de configuratie. De instellingen kunnen worden gewijzigd en de firmware van geregistreerde draadloze apparaten kunnen draadloos worden bijgewerkt, zonder ze te hoeven demonteren.

Raadpleeg voor alle details de Datasheet onder Documenten/Folders in de Download-tab.

Draadloos communicatiebereik (in open veld): tot 2000 m
Voedingsvoltage (± 15%): 12 V DC
Stand-by verbruik: 75 mA
Max. verbruik: 100 mA
OC Uitgangen: 50 mA @ 12 V DC
Werking frequentieband: 868,0 ÷ 868,6 MHz
Bedrijfstemperatuur: -10° - +55°C
Max. luchtvochtigheid: 93±3%
Milieuklasse conform de EN50130-5: II
Afmetingen: 126 x 158 x 32 mm
Gewicht: 225 g
Nageleefde normen: EN 50130-4, EN 50130-5, EN 50131-1, EN 50131-3, EN 50131-5-3
Security Grade conform EN 50131: Grade 2
Gecertificeerd: ja
  • voldoet aan de EN 50131 eisen voor Grade 2
  • tweeweg draadloze communicatie in de 868 MHz band - 4 kanalen
  • draadloos bereik tot 2000 m in de open veld
  • ondersteuning voor maximaal 48 draadloze apparaten
  • ondersteuning voor draadloze bediendelen: INT-KWRL2 - maximaal 4, VERSA-KWRL2 - maximaal 6, PRF-LCD-A2 - maximaal 4
  • ondersteuning voor maximaal 256 APT-200 draadloze handzenders
  • geschikt voor INTEGRA, INTEGRA Plus, VERSA en PERFECTA 64 M alarmsystemen - aangesloten op de communicatie bus
  • optioneel standalone te gebruiken of met elk ander alarmsysteem / controller
    • 8 programmeerbare uitgangen
    • 4 programmeerbare zones
  • 4 uitgangen voor de status van de controller en aangesloten draadloze apparaten
  • antennediversiteit - automatische selectie van de antenne die zal worden gebruikt om de transmissies te ontvangen, afhankelijk van het ontvangen signaalniveau
  • controller instellingen te programmeren via:
    • het servicemenu van het bediendeel of via het DLOADX programma (INTEGRA, INTEGRA Plus en VERSA alarmsystemen)
    • het servicemenu van het bediendeel of via het PERFECTA Soft programma (PERFECTA 64 M alarmsystemen)
    • het ABAX 2 Soft programma - als de controller als universele module werkt voor draadloze apparaten (standalone modus of elk ander alarmsysteem / controller)
  • controller firmware update zonder demontage ervan
  • draadloze configuratie en firmware update van apparaten die geregistreerd zijn in de controller
  • sabotage beveiliging
  • voeding: 12 V DC
