Artikelnr:106288
Eenheid:1

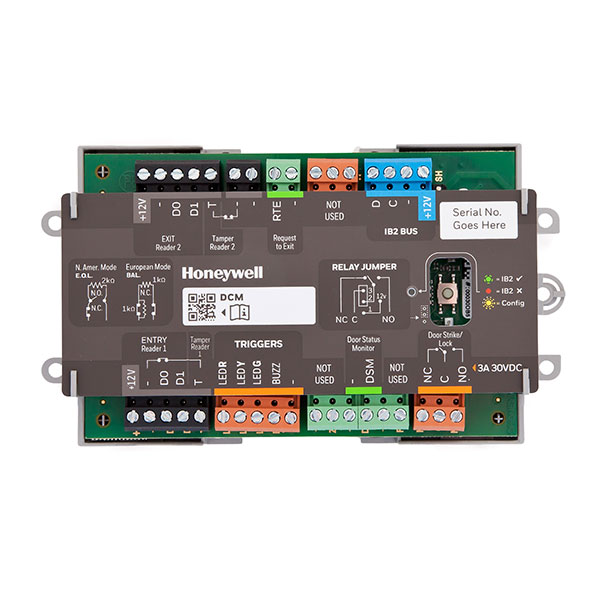

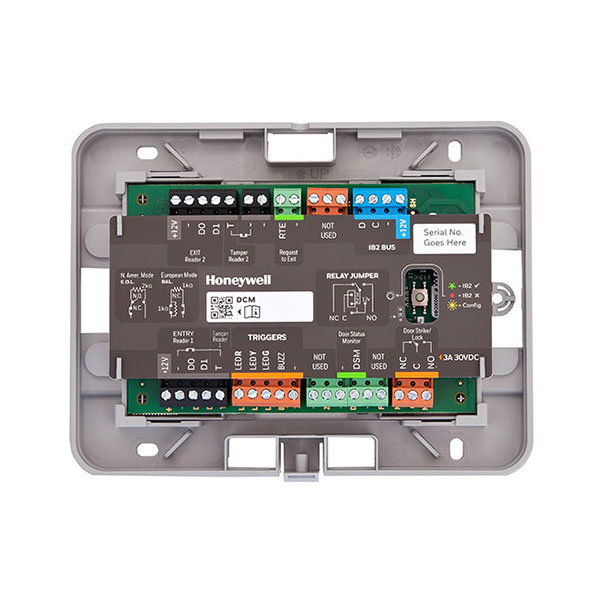

De MPIDC1 is een deurcontroller module (DCM) voor toegangscontrole op één deur en wordt aangesloten op een MPI alarmcentrale. Door meer dan één DCM toe te voegen wordt het aantal toegangsdeuren vergroot. De aansluiting is intuïtief door in kleur gegroepeerde componenten en op de prints aangebrachte benamingen. De gekleurde connectoren zijn afneembaar waardoor bekabeling gemakkelijk kan worden aangebracht.

De uitbreiding kan eenvoudig in de metalen MPIBXM35 behuizing worden geplaatst.

De MPIDC1 module heeft een beveiligde communicatie over de IB2 databus en wordt door een busscan automatisch toegevoegd aan het systeem, waardoor adresseren niet nodig is.

Levering:

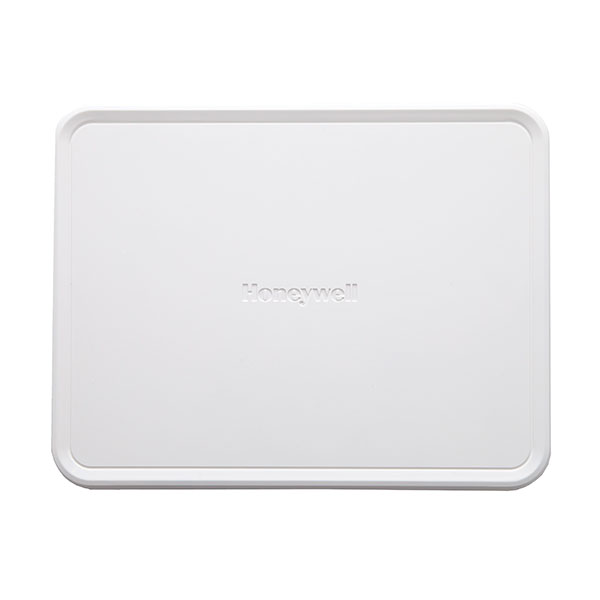

  • MPIDC1 1-deurcontroller module in kunststof behuizing

Raadpleeg voor alle details de Datasheet onder Documenten/Folders in de Download-tab.

Voedingsvoltage: 13,8 VDC (10 - 14,5 VDC)
Stand-by verbruik: 60 mA
Max. verbruik: 185 mA
Wiegand data: 5 V
Kaarttypen*: HID-kaarten: 26-, 32-, 34-, 35- en 48-bits
Mifare-kaarten: Classic 32-bits en Desfire 56-bits (alleen CSN lezen)
EM4102 ASK 125 kHz: tot 40-bits
Voeding lezer: 13,7 VDC, 1 A
Relais: Interne voeding: 12 VDC, 1,5 A max.
Externe voeding: 12-30 VDC, 3 A max.
Triggeruitgangen (leds en zoemer): 50 mA (0 VDC geschakeld) per uitgang
Drukknop ingang (RTE): 3EOL
Deurstatus ingang (DSM): 3EOL
Sabotage: Behuizing en muursabotage
Afmetingen: 18 cm x 14 cm x 4 cm
Afmetingen (zonder behuizing): 13 cm x 8,6 cm x 2,6 cm
Gewicht: 356 g
Gewicht (zonder behuizing): 120g
Bedrijfstemperatuur: -10…+50 °C
Maximale luchtvochtigheid: Max. 93% niet-condenserend
IP-rating: IP42
IK-rating IK06
Veiligheidsklasse conform EN50131: Grade 3
Milieuklasse conform EN50130-5: II

* het kaarttype wordt ingesteld op site niveau (alle DCM's op de site hebben hetzelfde kaarttype).

  • toegangscontrole voor één deur
  • 2 Wiegand-lezers (in/uit-lezer) of 1 lezer en 1 drukknop
  • programmeerbaar 12 VDC relais voor deurvergrendeling
  • behuizing- en muursabotage
  • firmware updates via de centrale
