MPIPSU35BX voeding uitbreiding module pack incl. metalen behuizing met 3,5 A voeding
Honeywell MPIPSU35BX voeding uitbreiding 3,5A met behuizing
| Artikelnr: | 106298 |
| Eenheid: | 1 |

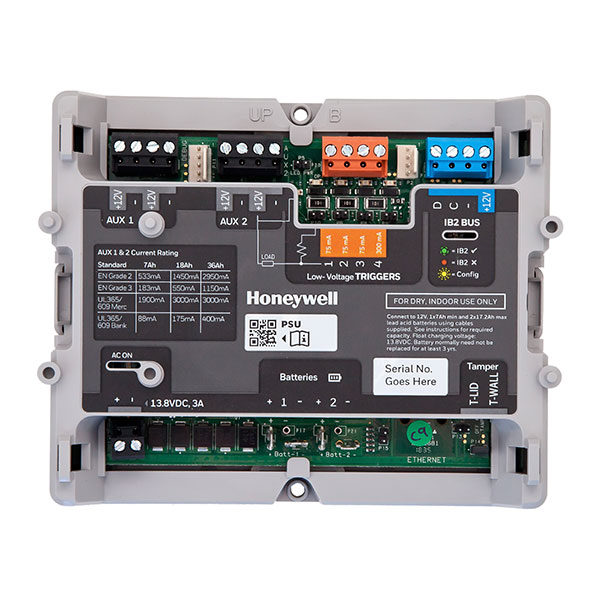

De MPIPSU35 voeding uitbreiding module is een aanvullende intelligente voeding. Indien de totale stroomopname van alle modules die zijn aangesloten op het alarmsysteem wordt overschreden, biedt de MPIPSU35 extra vermogen voor bijvoorbeeld extra apparatuur en detectoren. Daarnaast biedt de module vier programmeerbare laag vermogen uitgangen.
De aansluiting is intuïtief door in kleur gegroepeerde componenten en op de prints aangebrachte benamingen. De gekleurde connectoren zijn afneembaar waardoor bekabeling gemakkelijk kan worden aangebracht.
De MPIPSU35 module heeft een beveiligde communicatie over de IB2 databus en wordt door een busscan automatisch toegevoegd aan het systeem, waardoor adresseren niet nodig is.

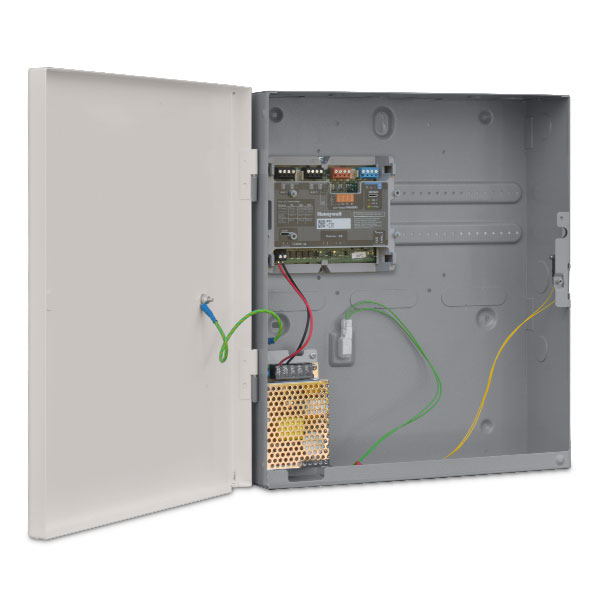

De MPIBXM35 metalen behuizing met 3,5 A voeding is een Grade 3 gecertificeerde kast die noodzakelijk is voor plaatsing van de MPI-controllers en de MPIPSU35 voeding.
In de behuizing past maximaal 2x 12 Ah. Voor 2x 18 Ah is een tweede behuizing nodig.
Levering:
- MPIPSU35 voeding uitbreiding module
- MPIBXM35 metalen behuizing met 3,5 A voeding
Raadpleeg voor alle details de Datasheet onder Documenten/Folders in de Download-tab.
MPIPSU35
| Voedingsvoltage: | 14 VDC (13,6 - 14,5 VDC) |
| Stand-by verbruik: | 35 mA |
| Max. verbruik: | 35 mA |
| Backup batterij: | 2 x 18 Ah* |
| Beveiliging: | Opladen en omgekeerde polariteit |
| Lage batterijspanning: | 11,2 VDC |
| Diepontlading afschakeling: | 10,5 VDC |
| Minimale spanning: | 9,5 VDC |
| AUX-uitgangen: | AUX1 en AUX2 |
| Voedingsvoltage: | 13,8 VDC (10,2 - 14,4 VDC) |
| Max. stroom per uitgang: | 1,5 A |
| Totale stroom: | Afhankelijk van batterijvermogen. Zie tabel in datasheet. |
| Beveiliging: | PTC |
| Aantal uitgangen: | 4 |
| Spanning: | 13,8 VDC (0 VDC geschakeld) |
| Max. stroom per uitgang: | Uitgang 1-3: 75 mA Uitgang 4: 250 mA |
| Afmetingen: | 15,7 cm x 12,7 cm x 4,2 cm |
| Gewicht: | 250 g |
| Bedrijfstemperatuur: | -10…+50 °C |
| Maximale luchtvochtigheid: | Max. 93% niet-condenserend |
| Veiligheidsklasse conform EN50131: | Grade 3 |
| Milieuklasse conform EN50130-5: | II |
* in de behuizing past maximaal 2x 12Ah. Voor 2x 18 Ah is een tweede behuizing nodig.
MPIBXM35
| Sabotage: | Paneeldeur en wandmontage |
| 3.5A voeding: | Ingang: 100-240 VAC, 50/60Hz |
| Uitgang: 13.8 VDC, 3.5A | |
| Materiaal behuizing: | Metaal |
| Afmetingen: | 36 cm x 41 cm x 11 cm |
| Gewicht: | 5,1 kg |
| Bedrijfstemperatuur: | -10…+50 °C |
| Maximale luchtvochtigheid: | Max. 93% niet-condenserend |
| IP-rating: | IP42 |
| IK-rating | IK06 |
| Security Grade conform EN50131: | Grade 3 |
| Gecertificeerd: | ja |
| Milieuklasse conform EN50130-5: | II |
- 2 bewaakte 12 VDC/1,5 A uitgangen
- 4 extra laag-vermogen uitgangen
- tot 2x 18 Ah back-up accu
- behuizing- en muursabotage
- firmware updates via de centrale
