Artikelnr:106285
Eenheid:1

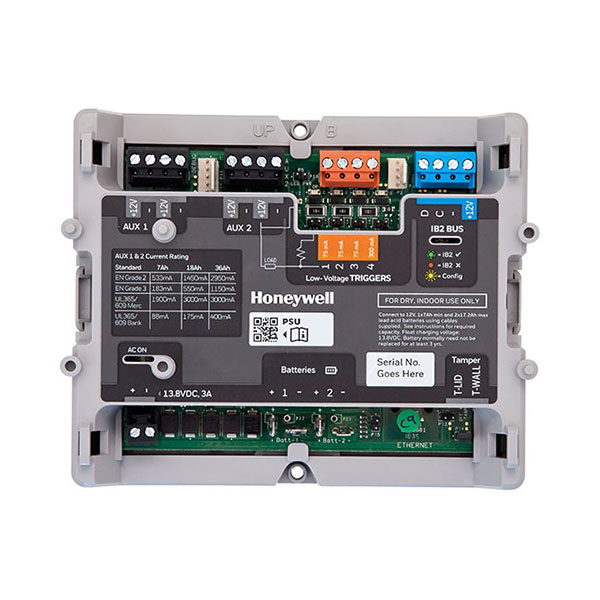

De MPIPSU35 voeding uitbreiding module is een aanvullende intelligente voeding. Indien de totale stroomopname van alle modules die zijn aangesloten op het alarmsysteem wordt overschreden, biedt de MPIPSU35 extra vermogen voor bijvoorbeeld extra apparatuur en detectoren. Daarnaast biedt de module vier programmeerbare laag vermogen uitgangen.

De aansluiting is intuïtief door in kleur gegroepeerde componenten en op de prints aangebrachte benamingen. De gekleurde connectoren zijn afneembaar waardoor bekabeling gemakkelijk kan worden aangebracht.

De MPIPSU35 module heeft een beveiligde communicatie over de IB2 databus en wordt door een busscan automatisch toegevoegd aan het systeem, waardoor adresseren niet nodig is.

Levering:

  • MPIPSU35 voeding uitbreiding module

Raadpleeg voor alle details de Datasheet onder Documenten/Folders in de Download-tab.

Voedingsvoltage: 14 VDC (13,6 - 14,5 VDC)
Stand-by verbruik: 35 mA
Max. verbruik: 35 mA
Backup batterij: 2 x 18 Ah*
Beveiliging: Opladen en omgekeerde polariteit
Lage batterijspanning: 11,2 VDC
Diepontlading afschakeling: 10,5 VDC
Minimale spanning: 9,5 VDC
AUX-uitgangen: AUX1 en AUX2
Voedingsvoltage: 13,8 VDC (10,2 - 14,4 VDC)
Max. stroom per uitgang: 1,5 A
Totale stroom: Afhankelijk van batterijvermogen.
Zie tabel in datasheet.
Beveiliging: PTC
Aantal uitgangen: 4
Spanning: 13,8 VDC (0 VDC geschakeld)
Max. stroom per uitgang: Uitgang 1-3: 75 mA
Uitgang 4: 250 mA
Afmetingen: 15,7 cm x 12,7 cm x 4,2 cm
Gewicht: 250 g
Bedrijfstemperatuur: -10…+50 °C
Maximale luchtvochtigheid: Max. 93% niet-condenserend
Veiligheidsklasse conform EN50131: Grade 3
Milieuklasse conform EN50130-5: II

* in de behuizing past maximaal 2x 12Ah. Voor 2x 18 Ah is een tweede behuizing nodig.

  • 2 bewaakte 12 VDC/1,5 A uitgangen
  • 4 extra laag-vermogen uitgangen
  • tot 2x 18 Ah back-up accu
  • behuizing- en muursabotage
  • firmware updates via de centrale
