Avenar 2000 kit standaard licentie

Bosch FPA-2000-SWM avenar2000kit, standaard lic.
Artikelnr:860701
Eenheid:1
Terug

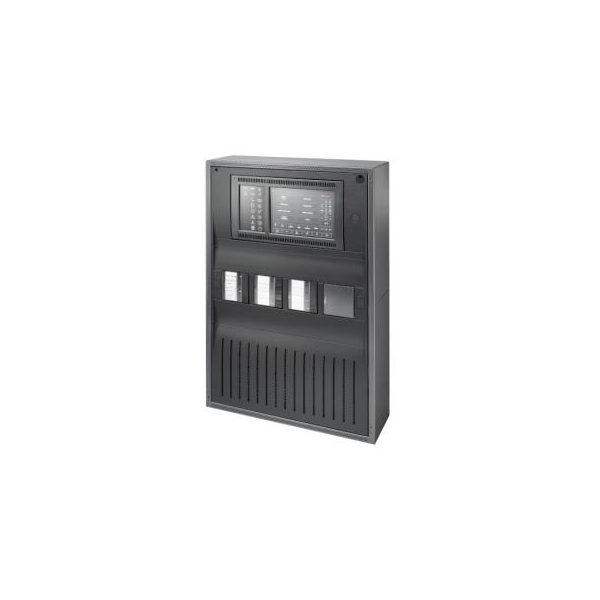

De AVENAR Panel 2000 is een veelzijdige en innovatieve brandmeldcentrale die perfect is afgestemd op de behoeften van kleine tot middelgrote systemen. Met zijn modulaire ontwerp biedt het systeem een hoge mate van flexibiliteit en schaalbaarheid, waardoor het geschikt is voor uiteenlopende toepassingen. Deze centrale combineert geavanceerde technologieën met een intuïtieve gebruikerservaring, wat resulteert in een veilige, efficiënte en gebruiksvriendelijke oplossing voor branddetectie.

Het hart van de AVENAR Panel 2000 is een hoogwaardige paneelcontroller die wordt geleverd met een 8-inch kleurendisplay en een touchpad. Dit scherm biedt een heldere, real-time weergave van alarmen, systeemstatussen en gebeurtenissen. Dankzij de overzichtelijke interface, met vaste en programmeerbare knoppen, is het systeem eenvoudig te bedienen, zelfs in stressvolle situaties. Het aanpassingsvermogen van de interface zorgt ervoor dat de centrale naadloos aansluit bij de specifieke eisen van elke situatie.

Met zijn geavanceerde technologie, flexibiliteit en gebruiksgemak biedt de AVENAR Panel 2000 een complete oplossing voor branddetectie en -veiligheid. Het is een betrouwbare keuze voor professionals die op zoek zijn naar een toekomstbestendige brandmeldcentrale die aan alle eisen van moderne gebouwbeheersystemen voldoet.



Kit bestaat uit:

1  FPE-2000-SPC  Paneelcontroller, standaardlicentie
1  LSN-0300-A    LSN-busmodule 300 mA
1  BCM-0000-B  Accucontrollermodule
1  PRS-0002-C  Paneelrail Kort
1  PRD-0004-A Paneelrail Lang
1  UPS-2416-A  Universele voeding
3  FDP-0001-A Dummy-afdekplaat
1  HCP-0006-A  Paneelbehuizing voor 6 modules
1  FPO-5000-PSB-CH Beugel voor voeding



Raadpleeg voor alle details de Datasheet onder Documenten/Folders in de Download-tab.

Centrales/externe bedieningspanelen/OPC-servers in het netwerk:
  • Max. aantal Ethernet / CAN (premiumlicentie): 32
LSN-elementen Max. aantal:
  • Zelfstandige centrale: 1016
  • Per netwerkcentrale: 1016
  • Totaal netwerk: 32.512
Detectiepunten Max. aantal:
  • EN 54-conforme centrale: 512
  • Zelfstandige centrale, niet EN54-conform: 4096
  • Centrale in netwerk, niet EN 54-conform: 2048
  • Totaal netwerk: 32.768
NAC-groepen Max. aantal: 6 (NAC-groepen met meer dan één FNM-420, per lus)
Gesproken woord ontruimingssysteem Max. aantal:
  • In CAN-netwerk, per centrale (premiumlicentie): 1
  • In totaal Ethernet-netwerk (premiumlicentie): 1
Triggers (elke trigger telt als één sirenegroep):
  • Ethernet-interface: 244
  • RS-232-interface: 120
Systeemlimieten per brandmeldcentrale:
  • Sets (bijv. uitschakelgroep): 192
  • Functionele modules: 6
  • Printer: 4
  • Alarmtellers (extern, intern, testen): 3
  • Items in de gebeurtenissendatabase: 10.000
  • FSP-5000-RPS-configuratie-interfaces (USB): 1
  • Maximaal aantal uitgangen die parallel kunnen worden geactiveerd wegens dezelfde gebeurtenis: 508
Configuratielimieten per brandmeldcentrale (FSP-5000-RPS):
  • Timerkanalen: 20
  • Tijdregelingsprogramma's: 19
  • Configuratie voor een specifieke dag: 365
  • Toestemmingsniveaus: 4
  • Gebruikersprofielen: 200
  • Som tellers en tellers (in totaal): 60.000
  • Exporteerbare objecten, inclusief tellers in het gehele centralecluster: 2000
  • Importeerbare objecten, inclusief tellers: 2000
Configuratielimieten per brandmeldcentrale (FSP-5000-RPS):
  • Automatische verbindingen met extern bedieningspaneel: 3
  • Blokken van statusafhankelijke regels: 8
  • Maximaal aantal regels binnen een blok: 254
Aantal functionele modules Max. aantal:
  • ANI 0016 A: 4
  • BCM-0000-B: 5
  • CZM 0004 A: 4
  • ENO 0000 B: 4
  • FPE-5000-UGM: 4
  • IOP 0008 A: 4
  • IOS 0020 A: 4
  • IOS 0232 A: 4
  • LSN 0300 A: 4
  • LSN 1500 A: 0
  • NZM 0002 A: 4
  • RMH 0002 A: 4
  • RML 0008 A: 4
Vermogensverlies van centralecomponenten:
  • ANI 0016 A: 0,62 W (alle LED's branden)
  • BCM-0000-B: 0,96 W (controller + groene LED brandt), 1,44 W (per AUX met belasting van 1,06 A)
  • CZM 0004 A: 1,65 W (voor een lijn met een belasting van 100 mA), 3,36 W (voor 4 lijnen met elk een belasting van 100 mA)
  • ENO 0000 B: 1,44 W (1 relais geactiveerd), 7,80 W (4 relais geactiveerd + verwarming sleutelkluisje actief)
  • FPE-2000-PPC: 10 W
  • FPE-2000-SPC: 10 W
  • FPE-5000-UGM: 0,17 W
  • IOP 0008 A: 0,24 W
  • IOS 0020 A: 0,36 W
  • IOS 0232 A: 0,36 W
  • LSN 0300 A: 1,50 W (AUX met belasting van 490 mA), 2,72 W (LSN)
  • NZM 0002 A: 0,96 W
  • PRD 0004 A: 0,07 W
  • PRS-0002-C: 0,07 W
  • RMH 0002 A: 1,16 W
  • RML 0008 A: 1,04 W (alle relais geactiveerd)
  • UPS 2416 A: 28,00 W
Elektrisch:
  • Ingangsspanning: 100 - 240 V AC
  • Bereik ingangsfrequentie: 50 Hz tot 60 Hz
  • Voedingsbron (EN 62368-1): PS 3
  • Elektrische bron (EN 62368-1): ES 3
  • Aansluitingen 24 V +/-
  • Uitgangsspanning (min.-max.): 20,4 - 30 V accugebufferd
  • Uitgangsstroom (min.-max.) (x2): 0 - 2,8 A
  • Voedingsbron (EN 62368-1): PS 2
  • Elektrische bron (EN 62368-1): ES 1
Mechanisch:
  • Afmetingen wandmontageversie (H x B x D): 638 mm x 440 mm x 149 mm
  • Afmetingen framemontageversie (H x B x D): 638 mm x 450 mm x 232 mm
  • Brandbaarheidsklasse: UL94-V0
  • LCD-display (pixels): 7 inch kleuren WVGA 800 x 480
  • Bedienings- en displayelementen: 6 toetsen, 18 LED's
  • Materiaal van behuizing: Plaatstaal, geverfd
  • Kleur van behuizing: Leigrijs, RAL 7015
  • Kleur van frontpaneel: Antraciet, RAL 7016
  • Accutype voor wandmontageversie: 12V 24-27 Ah
  • Accutype voor framemontageversie: 12V 38-45Ah
Veiligheidsklasse conform EN 62368-1: Klasse 1-apparatuur
Toegestane omgevingstemperatuur tijdens bedrijf: -5 °C tot +50 °C
Toegestane opslagtemperatuur: -20 °C tot +60 °C
Relatieve vochtigheid: Max. 95%, niet-condenserend bij 25 °C
Beschermingsklasse: IP 30
Koeling: Natuurlijke convectie



  • Modulaire brandmeldcentrale, uitbreidbaar tot 4 lussen
  • 8-inch touchpad met hoge resolutie en heldere kleuren met vaste en programmeerbare knoppen
  • Eenvoudige bediening via een gebruiksvriendelijke interface
  • Programmeerbare LED's voor alarmen, storingen en deactiveringen
  • Ondersteuning voor analoog adresseerbare en conventionele technologie
  • Maximaal 512 detectiepunten per centrale (EN54-conform)
  • Ondersteuning voor Ethernet- en CAN-busnetwerken
  • Redundante netwerkmogelijkheden
  • Mogelijkheid tot gemengde verbindingen in steeklijn- of lustopologieën
  • Verkrijgbaar in wand- en framemontagebehuizingen
  • Mogelijkheid om in 19-inch racks te worden gemonteerd
