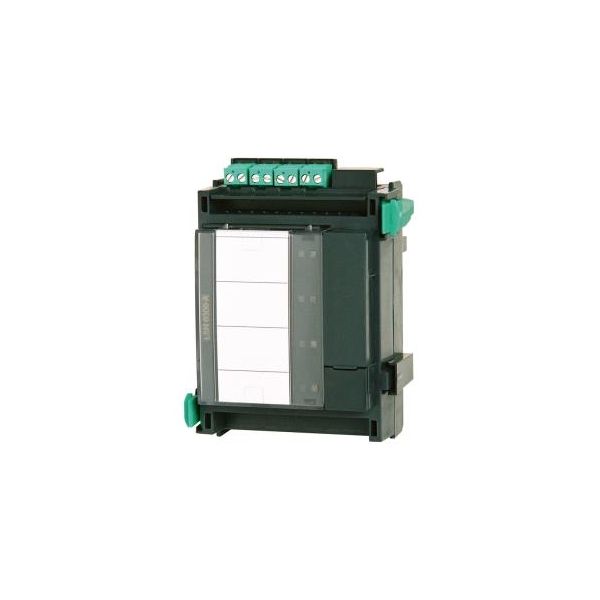

Avenar LSN-lusmodule 300mA
Bosch LSN-0300-A LSN-lusmodule 300mA
| Artikelnr: | 860703 |
| Eenheid: |
De LSN 0300 A is een LSN improved-module die geschikt is voor het aansluiten van een LSN-lus met maximaal 254 LSN improved elementen of 127 LSN classic elementen. De module heeft een maximale lusstroom van 300 mA en ondersteunt een kabellengte tot 1600 meter, afhankelijk van de configuratie en het type kabel. Zowel afgeschermde als niet-afgeschermde kabels kunnen worden gebruikt.
De LSN 0300 A ondersteunt flexibele netwerkinstellingen zoals lus-, steek- en T-tap-configuraties. Voor adressering biedt de module automatische adressering voor zowel LSN improved als LSN classic systemen, evenals de mogelijkheid voor handmatige adressering. De module is ontworpen voor gebruik in systemen die een grote flexibiliteit en een betrouwbaar netwerk vereisen.
Raadpleeg voor alle details de Datasheet onder Documenten/Folders in de Download-tab.
| Bedieningselementen en indicatoren: | 2 LED’s (1 x rood, alarm / 1 x geel, storing), 1 toets (LED-test) |
| Ingangsspanning: | +20 V DC . . . +30 V DC / +5 V DC ±5 % |
| Uitgangsspanning: |
|
| Maximaal stroomverbruik: | 1750 mA bij 24 V DC |
| Nom. stroomverbruik: |
|
| Kabellengte: | Max. 1600 m, afhankelijk van configuratie en kabeltype |
| Aantal LSN-elementen: |
|
| Lijnstroom LSN: | Max. 300 mA, afhankelijk van configuratie en kabeltype |
| Extra voeding AUX: | 28 V DC, max. 500 mA als lus (ERT-techniek) of 2 x max. 500 mA bij 2 steeklijnen |
| Beschermingsklasse: | IP30 / IEC 60529 |
| Veiligheidsnormen: | IEC 60950 / EN 60950 |
| EMC-storingsbestendigheid: | EN 50130-4 |
| EMC-emissie: | EN 61000-6-3 |
| Toegestane bedrijfstemperatuur: | -5 °C . . . +50 °C |
| Toegestane opslagtemperatuur: | -20 °C . . . +60 °C |
| Toegestane relatieve vochtigheid: | Max. 95% niet-condenserend |
| Materiaal en kleur van de behuizing: | ABS-kunststof, (UL94 V-0), zijdemat antraciet, RAL 7016 |
| Afmetingen (h x b x d): | ca. 127 x 96 x 60 mm |
| Gewicht: | ca. 225 g |
- Maximaal 254 LSN improved elementen of 127 LSN classic elementen op de lus
- 300 mA maximale lusstroom
- Tot 1600 m kabellengte, afhankelijk van configuratie en kabeltype.
- Niet-afgeschermde kabel kan worden gebruikt.
- Ondersteunt flexibele netwerkstructuren, waaronder lus-, steek- en T-tap-configuraties.
- Auto-adressering voor LSN improved.
- Auto-adressering voor LSN classic.
- Handmatige adressering.
