Artikelnr:360088
Eenheid:1



Deurmagneten zijn ontworpen om deuren open te houden en zo een vlot verloop van het interne verkeer te realiseren. Echter bij brand dienen de deuren gesloten te worden om zo te voorkomen dat rook en vuur zich door het hele gebouw kan verspreiden. Deze deurmagneten kunnen via een brandmeldsysteem of door de ontgrendelingsknop in te drukken worden ontgrendeld. Door de modulaire opbouw is deze zowel geschikt voor vloer, wand als plafondmontage.

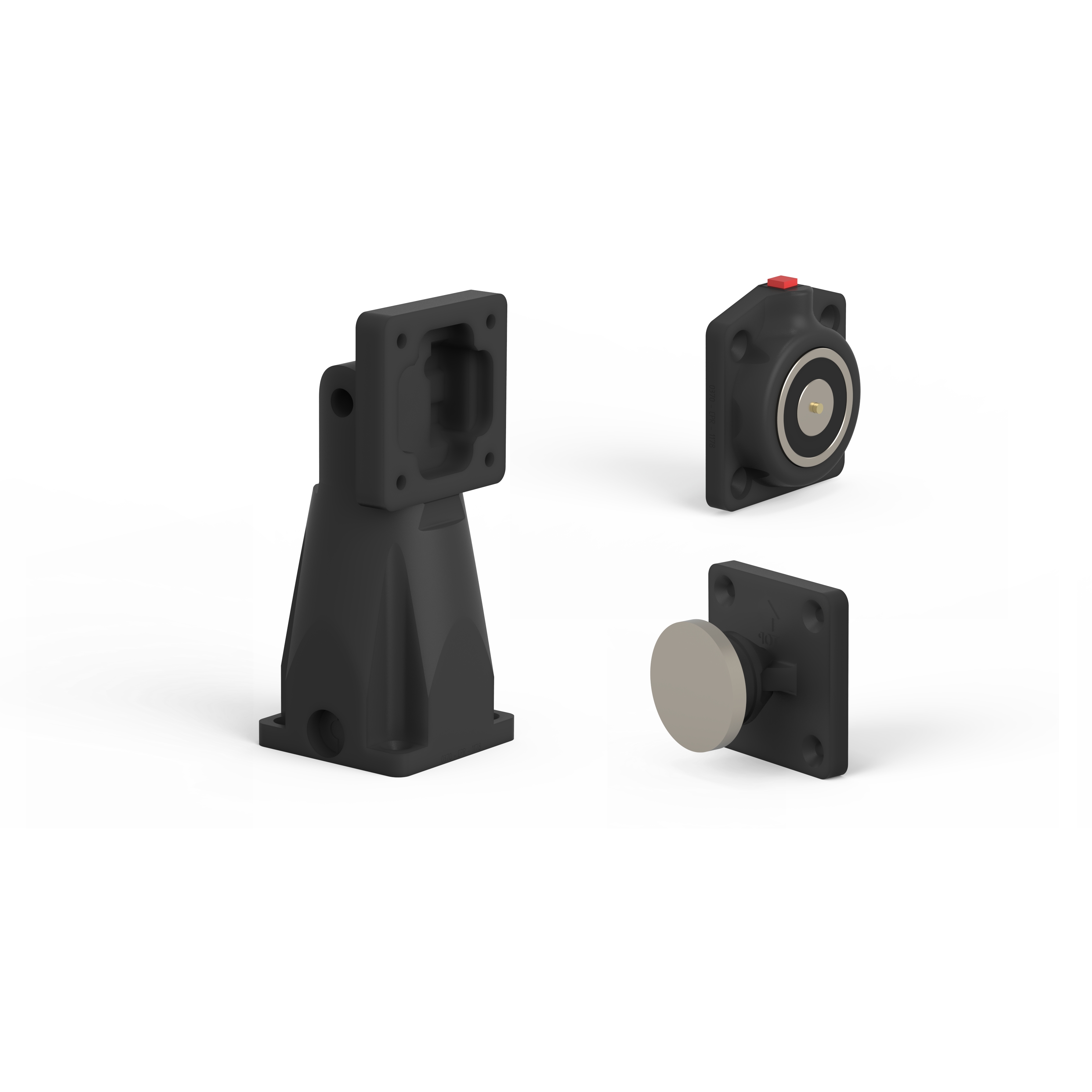

De DHUSWC4KF1 is een deurmagneet tot 60kg voor vloer-, wand- en plafondmontage en heeft een 3-voudige invoer voor 16mm elektrabuizen. De montagesteun heeft een 180° draaibare kop, waarmee deze overal toegepast kan worden. Door middel van de ontkoppelknop kan de deurmagneet ook handmatig losgekoppeld worden. Een bi-directionele beveiligingsdiode is geïntegreerd, wat het aansluiten van losse diodes overbodig maakt. Door middel van een microschakelaar kan bepaald worden of de magneet op 12VDC of 24VDC werkt. Hierdoor is de deurmagneet geschikt voor zowel brand- en toegangscontroletoepassingen

Levering:

  • DHUSW 12 V/24 VDC magneet
  • C4 ankerplaat
  • F1 montagesteun
  • montageschroeven en pluggen

Raadpleeg voor alle details de Datasheet onder Documenten/Folders in de Download-tab.

Voeding: 12 of 24 VDC
Stroomverbruik: 170 mA @ 12VDC / 85 mA @ 24VDC
Houdkracht: 60 kg
Montage opties: Vloer-, wand- en plafondmontage
Draaihoek ankerplaat: 104°
Draaihoek magneet: 180°
Voorzien van drukknop: Ja
Cycles: 25000
Afmetingen magneet: 93,6 x 80 x 26 mm
Afmetingen ankerplaat: 80 x 80 x 50 mm
Afmetingen montagesteun: 80 x 80 x 190 mm
Kleur: zwart
Norm: EN 1155 / EN 14637
  • houdkracht tot 600 N (60 kg)
  • 104° draaihoek ankerplaat
  • 180° draaihoek magneet
  • 3-voudige invoer voor 16 mm elektrabuizen
  • geïntegreerde bi-directionele beveiligingsdiode
  • geschikt voor 12 VDC en 24 VDC door middel van microschakelaar
  • geschikt voor vloer-, wand- en plafondmontage
  • voorzien van ontkoppelknop
